Диалог параметров операции и тела > Характеристики

Вкладка Характеристики диалога параметров операции и тела отображает массово-инерционные характеристики тел, которые используются:

•в команде Характеристики;

•в команде Измерение;

•при получении массы с использованием соответствующих функций в редакторе переменных;

•при формировании спецификации и других отчётных документов;

•при расчете задач инженерного экспресс-анализа,

•в приложениях T-FLEX Анализ и T-FLEX Динамика.

Для приложений T-FLEX Анализ и T-FLEX Динамика доступна отдельная справка. Если приложение установлено, его справку можно вызвать из текстового меню или меню справки (? > Справка по конечно-элементному анализу / Справка по анализу движения).

По умолчанию значения характеристик рассчитываются автоматически, исходя из физических характеристик материала тела и его геометрии.

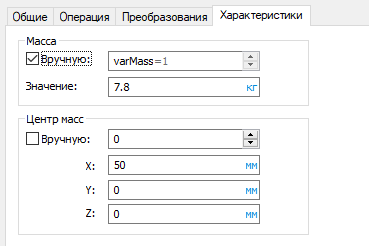

Можно ввести значения вручную. Масса вводится в поле Значение:, координаты центра масс вводятся в поля X:, Y:, Z:. Можно использовать числовые значения, переменные и выражения.



Для применения введённых значений нужно установить соответствующий флаг Вручную:. Установка флага применяет пользовательское значение соответствующей характеристики и устанавливает в прилегающем поле ввода значение "1". Снятие флага отменяет пользовательское значение соответствующей характеристики и устанавливает в прилегающем поле ввода значение "0". Значение в поле ввода можно ввести с клавиатуры или задать вещественной переменной для управления применением пользовательских характеристик при помощи Параметризации. Любые значения, отличные от нуля устанавливают флаг.



Данный механизм может использоваться, когда точной модели изделия ещё нет, а её массово-инерционные характеристики заданы в виде требований/данных в техническом паспорте.
