Диалог параметров операции и тела > Преобразования

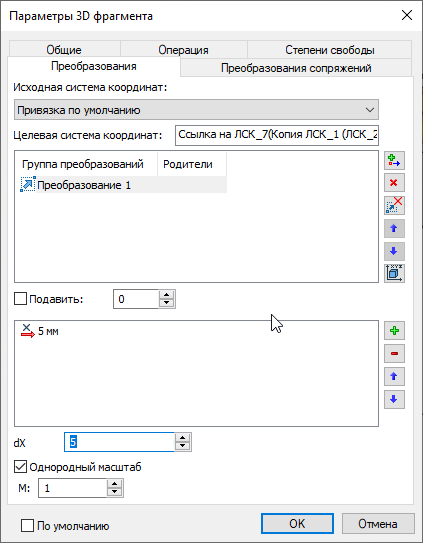

Вкладка Преобразования диалога параметров операции и тела содержит информацию о преобразованиях, применённых к данному элементу.

Преобразования могут быть созданы следующими способами:

•При создании примитивов;

•При вставке фрагмента в сборку;

•С помощью команды Преобразование;

•Непосредственно на вкладке Преобразования диалога параметров элемента.



На вкладке Преобразование диалога параметров отображаются преобразования, созданные всеми из вышеперечисленных способов.



Основной недостаток задания преобразований через окно диалога параметров - отсутствие возможности задавать элементы привязки (ось, вектор, точка, система координат, относительно которых выполняется преобразование). Также отсутствует возможность задавать Симметрию. В остальном функционал вкладки Преобразования диалога параметров соответствует функционалу окна Параметры, описанному для команды Преобразование, за исключением отсутствия параметров Преобразования сопряжений, которые вынесены в отдельную вкладку.

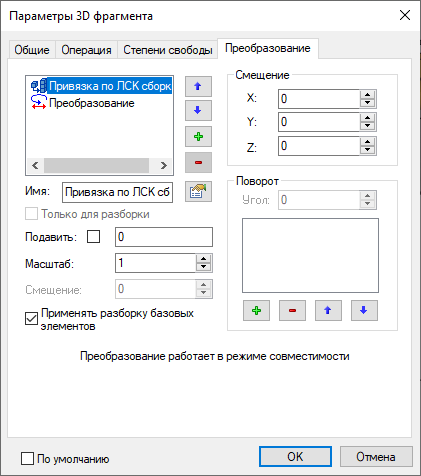

При редактировании файлов, созданных в старых версиях T-FLEX CAD может отображаться старая версия диалога параметров с другим видом вкладки Преобразования. Для перехода к новому виду диалога для конкретного элемента достаточно применить к данному элементу команду Преобразования без задания каких-либо новых преобразований.
