Выбор рассекаемых тел для 3D сечения

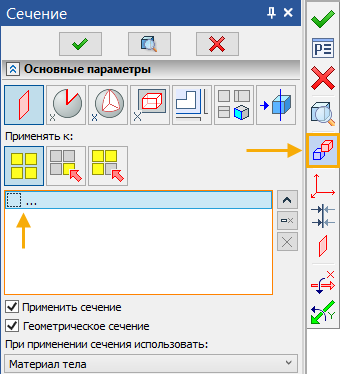

По умолчанию сечение применяется ко всем телам в 3D сцене. При необходимости можно выбрать произвольный набор тел и применить сечение только к выбранным телам, или наоборот - ко всем телам, кроме выбранных. Переключение между данными опциями осуществляется с помощью кнопок, расположенных в окне параметров команды 3D Сечение:

Под кнопками расположен список выбранных объектов. Для выбора объектов необходимо нажать в незаполненной части списка или активировать следующую опцию автоменю:

В результате на панели фильтров станут доступны фильтры выбора тел, операций, сварных швов и кабельных изделий, после чего с помощью можно выбрать желаемые объекты в 3D сцене или дереве модели. При выборе операции сечение применяется к телу, сформированному данной операцией. Если выбранная операция не является последней в дереве тела, то сечение не применяется.



См. также:

•Отображение результата сечения
