Панель фильтров

Панель фильтров по умолчанию расположена вдоль верхнего края активного окна вида. С её помощью регулируется выбор объектов в 2D и 3D окнах.

Содержимое панели фильтров изменяется в зависимости от активного окна (3D или 2D), запущенной команды и активных опций внутри команд.

Общие инструменты панели фильтров

В общем случае панель содержит следующие инструменты:

1 - Команда Селектор.

Предназначена для продвинутой настройки фильтров типа выбираемых элементов. Также позволяет настроить список ближайших элементов.

2 - Команда Фильтр.

Предназначена для задания одного или нескольких условий выбора по параметрам выбираемых объектов. Например, в данной команде можно настроить выбирать линии изображения только зеленого цвета.

3 - Кнопка Выбора конфигурации селектора.

4 - Меню режимов выбора элементов рамкой и кривой.

5 - Фильтры типа элементов (вверху - 2D, внизу - 3D).

Специфические инструменты панели фильтров

В командах 3D моделирования панель может дополнительно содержать фильтры типа 3D геометрии:

В командах создания 2D элементов построения и линий изображения панель содержит 2D привязки, а в командах эскиза - также кнопки активации автоматического создания ограничений и размеров.

В командах создания ограничений и 2D элементов оформления 2D привязки отображаются вместе с общими инструментами панели.

Настройка панели фильтров

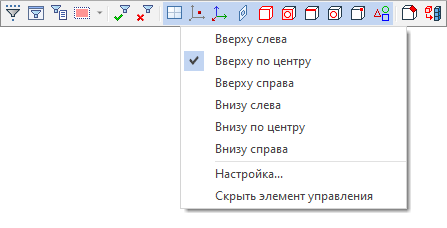

При необходимости можно изменить расположение панели фильтров или скрыть её с помощью контекстного меню списка, вызываемого по нажатию на панели. Пункт Настройка в меню открывает вкладку Окна диалога установок системы, где доступны те же опции, а также можно скрыть панель или снова включить её отображение.
