Непрерывность по кривизне при Сглаживании рёбер

 Предыдущая страницаВ началоСледующая страница

BlendEdge_Parameters_Propagate1

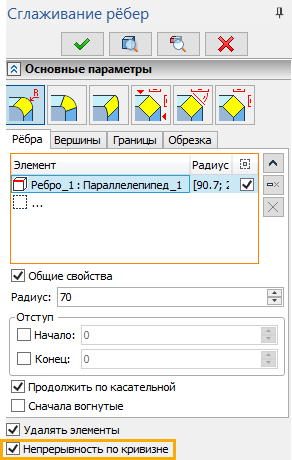

Для всех видов скруглений в нижней части раздела Основные параметры окна Параметры доступен флаг Непрерывность по кривизне (независимо от выбранной вкладки - Рёбра, Вершины, Границы или Обрезка). Установка данного флага обеспечивает непрерывность по кривизне (G2) в местах сопряжений поверхности скругления с соседними гранями.

При этом НЕ выдерживаются Радиус (для скругленный постоянным и переменным круговым радиусом), а также Смещение 1, Смещение 2 и Выпуклость (для переменного эллиптического скругления).

Влияние опции непрерывность по кривизне на разные типы скругления:

1 и 2 - Сечения поверхности скругления в начальной точке ребра

3 и 4 - Сечения поверхности скругления в конечной точке ребра

1 и 3 - Флаг Непрерывность по кривизне снят

2 и 4 - Флаг Непрерывность по кривизне установлен

BlendEdges_CurvatureContinious1

Скругление постоянным круговым радиусом

BlendEdges_CurvatureContinious2

Скругление переменным круговым радиусом

BlendEdges_CurvatureContinious3

Переменное эллиптическое скругление, Выпуклость = 0.6

BlendEdges_CurvatureContinious4

Переменное эллиптическое скругление, Выпуклость = 0.1
