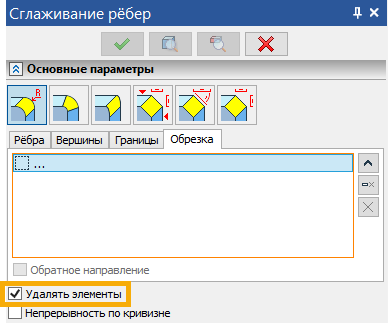

В случае, когда поверхность сглаживания полностью перекрывает другие элементы тела, возможны два варианта завершения операции, в зависимости от состояния флага Удалять элементы. Данный флаг доступен в нижней части раздела Основные параметры окна Параметры (независимо от выбранной вкладки - Рёбра, Вершины, Границы или Обрезка).
Если флаг снят, система сохранит все перекрываемые элементы, обрезая или достраивая необходимые участки поверхностей сглаживания.
Если флаг установлен, система удалит все перекрываемые элементы, оставив только поверхности сглаживания.
|
|
Поверхность сглаживания не полностью перекрывает несквозные отверстия |
В результате опция Удалять элементы ничего не удаляет |
|
|
Поверхность сглаживания полностью перекрывает несквозные отверстия, но |
В результате опция Удалять элементы удаляет отверстия, |
|
|
Поверхность сглаживания |
В результате опция |
|
|
Поверхность сглаживания полностью перекрывает оба выхода сквозного отверстия |
В результате опция Удалять элементы удалит отверстие |
|
|
Поверхность сглаживания полностью перекрывает только один из выходов сквозного отверстия |
В результате сглаживание можно построить только при выключенной опции Удалять элементы. В противном случае операция выдаст ошибку. |
