Сглаживание между кривой и гранью

Сглаживание типа кривая-грань является дополнительной возможностью команды Сглаживание граней. Возможности данного режима ограничены.

Для создания сглаживания типа кривая-грань необходимо указать:

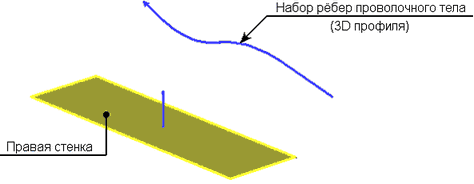

•Набор граней твёрдого/поверхностного тела в качестве левой или правой стенки сглаживания. Вторая стенка не задаётся.

•Набор гладко сопряжённых рёбер проволочной геометрии (3D профиля, 3D пути) как граничное условие. Тип граничного условия менять не нужно

•Радиус сглаживания. В данном режиме поддерживается только сглаживание постоянного радиуса.

•Вариант топологии конечного результата - Отдельное тело или В левой стенке. Вариант В левой стенке можно задать только в случае, если исходный набор граней принадлежит телу-поверхности. В этом случае результирующее тело присоединяется к исходному телу-поверхности, вне зависимости от того, какая стенка была задана в операции – левая или правая.

Все остальные параметры операции в данном режиме не используются.

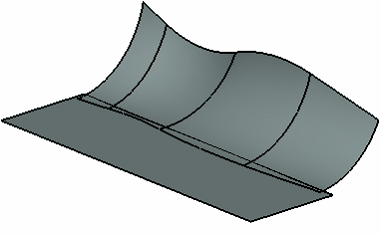

Результирующая поверхность сглаживания в этом случае одной стороной будет проходить по ребрам проволочной геометрии, а другой по граням указанного набора.
