Выбор решений Сглаживания граней

Предыдущая страницаВ началоСледующая страница

Иногда для выбранного набора граней может существовать несколько поверхностей сглаживания. В команде FaceBlend20x20 Сглаживание граней можно указать, какие из возможных решений должны быть построены. Доступны следующие опции выбора решений:

BlendFaceAns2 Все
В результате выполнения команды будут созданы все возможные поверхности сглаживания.

BlendFaceAns1 По узлу
Для создания конкретной поверхности сглаживания можно указать узел, чтобы в результате выполнения команды было выбрано решение, наиболее близкое к заданному узлу.

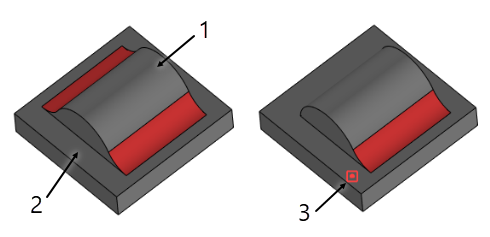

Результат сглаживания граней при выборе всех решений

Результат сглаживания граней при выборе решения по узлу

14BlendFaceCreate10S

1. Левая стенка

2. Правая стенка

3. Заданный узел
