Обрезка торцов Сглаживания граней

В команде Сглаживание граней возможен выбор способа обрезки торцов поверхности сглаживания. Геометрия самих стенок при обрезке поверхности сглаживания не нарушается. Доступны следующие опции обрезки:

Обрезать по стенкам
Поверхность сглаживания обрезается по границам обеих стенок. При этом боковое ребро поверхности сглаживания формируется таким образом, чтобы обеспечить касание к боковым ребрам обрезающих стенок.

Не обрезать
При отключении обрезки поверхность сглаживания продлевается за пределы границ обоих стенок.

Удлинённая обрезка
Строится поверхность сглаживания, обрезанная по наиболее длинной стенке.

Укороченная обрезка
Строится поверхность сглаживания, обрезанная по наиболее короткой стенке.

По умолчанию используется обрезка по стенкам. Остальные опции обрезки могут использоваться только в том случае, если конечный результат будет получен в виде тела-поверхности.

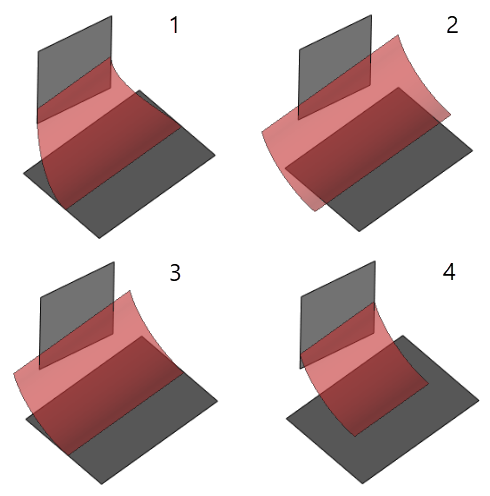

1. Обрезать по стенкам

2. Не обрезать

3. Удлинённая обрезка

4. Укороченная обрезка
