Общие параметры команд листового металла > Ослабления

Группа параметров при помощи которых можно определить специальные пазы для снижения напряжений в металле, сконцентрированных по углам сгиба.

Операции гибки позволяют создавать Ослабления автоматически при выполнении некоторых операций. Ослабления разделяются на Угловые и Изолирующие. Изолирующие ослабления позволяют снять напряжения в отгибаемом язычке. Угловые ослабления позволяют снять напряжения в местах стыка фланцев и стенок. Угловые ослабления можно задать отдельной командой Угол.

1 – Угловые ослабления; 2 – Изолирующие ослабления

Изолирующие имеют два варианта исполнения, выбираемых из списка: Круглые и Линейные. Для каждого из вариантов доступна опция Насквозь.

Нет ослаблений

Изолирующие ослабления

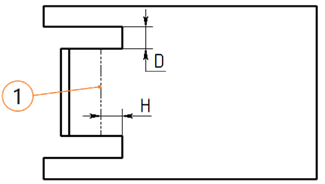

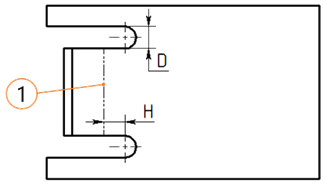

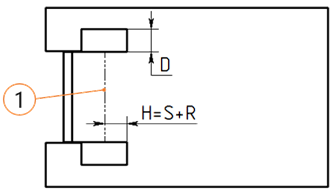

Для определения геометрии изолирующих ослаблений доступны параметры Глубина и Ширина. Для линейного ослабления они определяют ширину паза и длину передней, выступающей за линию сгиба, части соответственно. Длина передней части ослабления круглой формы будет больше за счёт скругления на конце паза. Радиус скругления равен половине ширины паза.

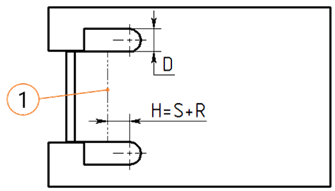

Задняя часть паза любого типа может быть выполнена двумя способами:

•на глубину, равную сумме толщины заготовки и радиуса сгиба;

•насквозь (если указан флаг опции Насквозь) до края заготовки (при приклеивании внутри заготовки с вырезом материала под язычком – до конца выреза).

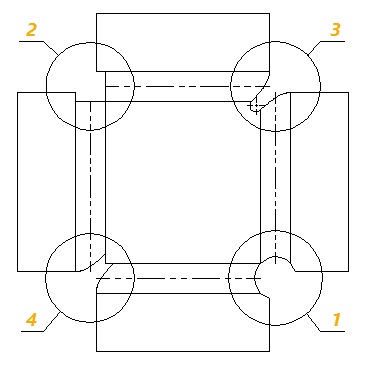

Угловые ослабления бывают следующих типов:

1 - Круглые

2 - Линейные

3 - Сварочные

4 - Нет



Форма и размеры ослабления определяются его типом, а также, в зависимости от типа ослабления, либо величиной параметра Расширение, либо величиной параметра Зазор и наличием Нахлёста.

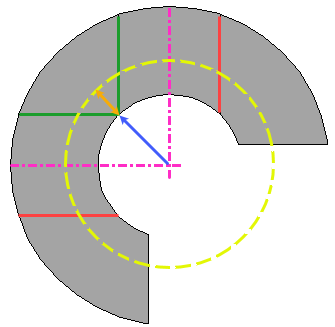

Круглые

На развёртке делается вырез в виде окружности. Центр окружности расположен в точке пересечения осевых линий сгибов, а базовый радиус равен расстоянию от этой точки до точки пересечения линий начала сгиба. Расширение добавляется к радиусу. Зазор не влияет на геометрию ослабления.

Зеленые - линии начала сгибов

Розовые - осевые линии сгибов

Красные - линии конца сгибов

Синий - минимальный радиус выреза

Желтый - контур выреза с расширением

Оранжевый - величина расширения

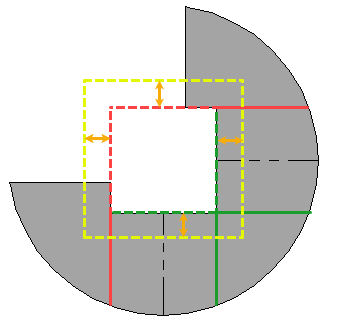

Линейные

При нулевом Расширении на развёртке делается вырез по линиям начала и конца сгибов. При ненулевом Расширении вырез делается по линиям отступа на величину расширения от линий начала и конца сгибов. Зазор не влияет на геометрию ослабления.

Зеленые - линии начала сгибов

Красные - линии конца сгибов

Жёлтый - контур выреза с расширением

Оранжевый - величина расширения

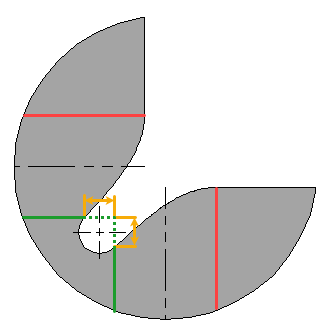

Сварочные

По линиям начала сгибов от их пересечения откладывается величина Зазора. При отсутствии Нахлёста зазор откладывается в обе стороны, при наличии - только в одну. От полученных точек начинается вырез деформированной зоны. В деформированной зоне материал вырезается так, чтобы обеспечить заданный Зазор между фланцами в согнутом состоянии. Кроме того, при отсутствии Нахлёста точки соединяются скруглением, вырезающим угол исходной заготовки, по касательной к вырезу деформированной зоны. Если заготовка имеет прямой угол в месте ослабления, то скругление имеет постоянный радиус, равный Зазору. Для непрямых углов скругление имеет сложную форму переменной кривизны. Таким образом формируется оптимальный стык в области сгиба, который может быть использован для сварки. Расширение неприменимо к данному типу ослабления.

Зеленые - линии начала сгибов

Красные - линии конца сгибов

Оранжевый - величина зазора

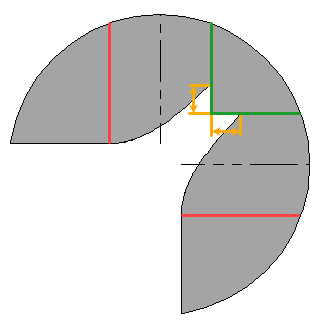

Нет

По линиям начала сгибов от их пересечения откладывается величина Зазора. При отсутствии Нахлёста зазор откладывается в обе стороны, при наличии - только в одну. От полученных точек начинается вырез деформированной зоны. В деформированной зоне материал вырезается так, чтобы обеспечить заданный Зазор между фланцами в согнутом состоянии. Угол исходной заготовки сохраняется. Расширение неприменимо к данному типу ослабления.

Зеленые - линии начала сгибов

Красные - линии конца сгибов

Оранжевый - величина зазора

См. также:

•Все общие параметры
