Общие параметры команд листового металла > Смещение

 Предыдущая страницаВ началоСледующая страница

Параметр позволяет дополнительно сместить зону сгиба и, соответственно, линию сгиба относительно базовой линии. Параметр имеет манипулятор в 3D сцене.

В зависимости от знака смещения зона сгиба перемещается в ту или иную сторону от исходного положения: при положительном смещении – к сгибаемой (приклеиваемой части), при отрицательном смещении – от неё.

SheetMetalGeneralParameters23

SheetMetalGeneralParameters24

Сгиб без смещения,
1 – линия сгиба, задана двумя 3D узлами

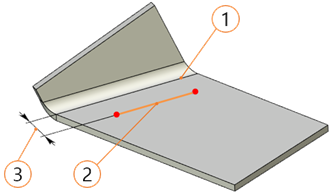

Сгиб со смещением,
1 – линия сгиба,
2 – базовая линия, задана двумя 3D узлами,
3 - смещение

SheetMetalGeneralParameters25

SheetMetalGeneralParameters26

Базовая линия приклеивания фланца и сгиба фланца (1) совпадают

Фланец со смещением, базовая линии приклеивания фланца (1) и сгиба (2) не совпадают

Смещение линии сгиба часто позволяет исправить ситуацию в случае, когда исходное положение зоны сгиба не удовлетворяет пользователя или при текущем положении вообще невозможно создать гибку.
