Пример преобразования тела в лист

В примере продемонстрировано использование операции Преобразование тела в лист. Кроме того, рассматривается случай, когда необходимо изменять порядок сгиба.

Допустим, у нас в документе уже есть твёрдое тело, которое мы хотим преобразовать в деталь из листового металла.

Прежде чем начать преобразование, заходим в Параметры листового металла. Убираем флаги с опций Обрабатывать грань целиком и Проверять самопересечение. Это сделано для того, чтобы при возникновении самопересечений листов металла, система могла отобразить получающееся таким образом тело на экране. Если оставить флаги, то система не сможет создать самопересекающееся тело и выдаст ошибку.

Далее вызываем команду Преобразование тела в лист и выбираем элементы в 3D сцене в порядке, показанном на рисунке ниже. Первым шагом выбрана неподвижная грань. Далее, по очереди были выбраны три ребра тела. Перед применением операции в окне параметров на закладке Угол было указано, что края листов должны ложиться друг на друга с нахлёстом.

После выполнения операции мы получили твёрдое тело, у которого два листа с не деформированными углами пересекают скруглённую грань. Это связано с неправильно заданной последовательностью сгибания тела.

Именно для таких случаев удобно использовать изменение порядка сгиба рёбер. Оно позволяет избежать самопересечения тел. При этом нет необходимости повторного перезадания рёбер вручную.

В окне Преобразование тела в лист во вкладке Операнды показан порядок выбора рёбер для операции. Используя стрелки вверх и вниз изменяем порядок выполнения сгиба.

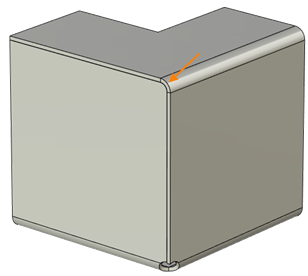

Перемещаем последнее из выбранных для операции рёбер на две строчки вверх, выбрав нужное ребро и нажав стрелку вверх, и повторяем создание операции. Теперь листы гладко прилегают друг к другу и не пересекаются.
