Преобразование тела в лист

Для преобразования тела в листовой металл используется операция Преобразование тела в лист. Для вызова операции:

Операция Преобразование тела в лист используется для быстрого создания тел или развёрток из листового металла на основе тел (твёрдых или поверхностей). Результатом выполнения операции Преобразование тела в лист является развёртка листового тела или листовая деталь, сохраняющая форму исходного объекта.

Описание операции

В качестве исходных тел для создания операции можно использовать тела (твёрдые или поверхности) с плоскими гранями.

Неподвижная грань

Развёртывание тела происходит относительно первой выбранной грани, которая считается зафиксированной и определяет положение плоскости развёртки. Эта грань называется неподвижной гранью.

В качестве неподвижной грани может быть выбрана любая плоская грань тела. Относительно неё задаются рёбра для сгиба, которые будут участвовать в операции. Неподвижная грань подсвечивается синим цветом после выбора.

Рёбра для сгиба

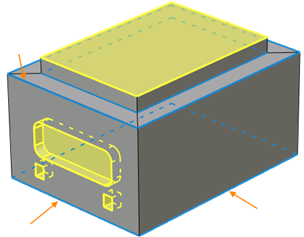

После выбора неподвижной грани необходимо выбрать рёбра для сгиба. Первым из выбранных рёбер должно стать одно из рёбер неподвижной грани. После выбора ребра в операцию включается вторая из образовывающих его граней. Другие рёбра этой грани сразу же становятся доступны для выбора в качестве рёбер для сгиба. Таким образом, чтобы выбрать грань, необходимо указать хотя бы одно из прилегающих к ней рёбер. В дальнейшем, при построении листового тела, на выбранных гранях будет создан изгиб, со значением радиуса, указанным в параметрах операции.

Все грани, к которым относятся выбранные рёбра, подсвечиваются серым цветом. Не участвующие в операции грани подсвечены жёлтым.

При выборе рёбер нужно следить за тем, чтобы получающиеся листовые элементы не проникали друг в друга. Это связано с тем, что с помощью данной операции нельзя получить самопересекающийся плоский шаблон.

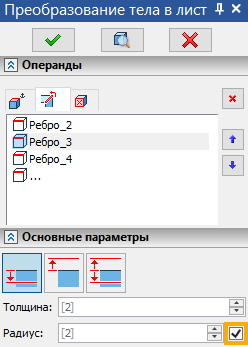

Выбранные рёбра отображаются в списке Рёбра для сгибания на вкладке Операнды окна параметров команды. При выборе ребра в данном списке, рядом с полем Радиус на вкладке Основные параметры появляется флаг Общий. По умолчанию этот флаг установлен и значение в поле Радиус является общим для всех рёбер. Если снять флаг, то введённое значение будет индивидуальным для конкретного ребра.

Придание толщины

Для каждой выбранной грани создаётся эквидистантная поверхность на заданном расстоянии, равном указанной толщине. Новая поверхность строится внутрь наружу или симметрично, в зависимости от выбранного варианта в окне параметров.

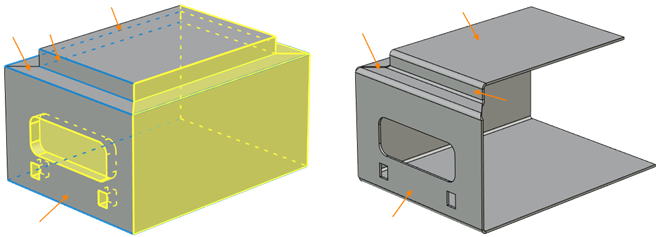

После завершения операции все выбранные грани преобразуются в листовой материал, а не выбранные грани удаляются.

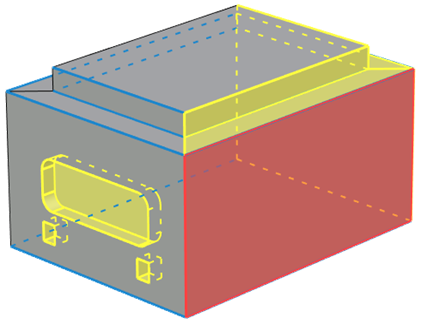

По умолчанию, все грани, подсвеченные жёлтым цветом, будут удалены при создании операции. Если необходимо удалить уже выбранную грань используется опция <D> Выбор граней для удаления при построении развёртки. Выбранная грань добавляется в закладку Удаляемые грани группы Операнды в окне параметров и помечается красным цветом, если выделить её в списке. Для того чтобы отменить выбор грани для удаления необходимо перейти в закладку Удаляемые грани группы Операнды, выбрать грань и нажать кнопку Удалить. Кнопка расположена справа от списка граней.

Параметры операции

Толщина – позволяет задать толщину получаемого листового металла. Возможно выбрать направление задания толщины. Доступны режимы: внутрь, симметрично и наружу.

Радиус – позволяет задать радиус скругления граней листового металла. Общий параметр команд работы с листовым металлом.

КНС – определяет способ задания коэффициента нейтрального слоя. Общий параметр команд работы с листовым металлом.

Радиус, КНС и Толщина учитываются при расчёте длины развёртки по дуге радиуса гиба.

Плоское тело. Создаётся абсолютно гладкое листовое тело без линий в местах сгиба. Когда данная опция активна, операция Гибка результата не выполняется.

Оставлять исходное тело. К результату текущей операции добавляется исходное тело. Опция удобна для оценки того, как согнутая деталь вписывается в габарит исходного тела.

Оставлять только результирующее тело. Данный флаг появляется после установки флага Оставлять исходное тело. Когда оба флага установлены, на проекции развёртки не отображается исходное тело.

Группы Зазоры и Угол объединяют общие параметры команд работы с листовым металлом, и описаны выше.

Доступны следующие опции автоменю:

Закончить ввод. Построить геометрию по заданным параметрам. В случае если параметров недостаточно – опция неактивна.

Задать параметры элемента. Вызов стандартного диалога параметров команды трёхмерного моделирования.

Выйти из команды. Закрывает команду с отменой заданных параметров.

Предварительный просмотр. Опция включает/выключает стандартную опцию просмотра команд трёхмерного моделирования.

Выбор неподвижной грани для развёртки тела. Опция выбора неподвижной грани, относительно которой будет проходить операция.

Отменить выбор всех элементов. Опция отмены выбора всех граней и рёбер, участвующих в операции. Опция возвращает на начало операции. Необходимо заново выбрать неподвижную грань и рёбра. При этом уже заданные на закладке Параметры значения (толщина, радиус и т.д.) не изменяются.

Выбор рёбер для сгиба. Опция выбора рёбер, по которым будет построен радиус сгиба. После активации необходимо выбрать рёбра, примыкающие к участвующим в операции граням, начиная от рёбер неподвижной грани.

Выбор граней для удаления при построении развёртки. Опция исключения граней из операции. После выбора граней, участвующих в операции, можно активировать эту опцию автоменю и указать выбранные грани, которые будут удалены в результате операции. Рёбра, примыкающие к удаляемым граням, становятся недоступными для выбора.

Редактирование рёбер разрыва. Опция позволяет выбрать рёбра для изменения величины зазора и типа нахлёста по отдельности. Необходимо выбрать ребро на стыке двух участвующих в операции граней. По центру выбранного ребра появится метка, состоящая из двух полей: пиктограмма типа нахлёста и значение зазора. Типы нахлёста последовательно переключаются нажатием на пиктограмму типа нахлёста.

При нажатии на значении зазора появляется поле ввода.

Изменить тип ослабления в указанной вершине. Опция для задания ослабления в указанной вершине. В выбранной вершине можно изменить тип ослабления, на отличный от варианта по умолчанию. По умолчанию в всех вершинах задано круглое ослабление. Тип ослабления можно выбрать из выпадающего списка опции перед выбором вершины: Изменить тип ослабления в указанной вершине на квадратное или Изменить тип ослабления в указанной вершине на сварное.

После указания вершины около неё появляется специальная метка. Заданный для вершины тип можно изменить нажатием на данной метке.

Для отмены создания изменённого ослабления в вершине, нужно выбрать вершину повторно. Отсутствие специальной метки изменённого ослабления на вершине означает, что будет создано ослабление по умолчанию типа Круглое.

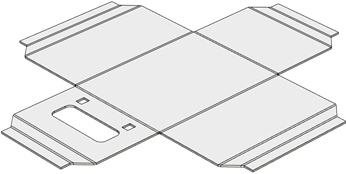

Гибка результата. Опция позволяет включать/выключать дополнительную команду Повторная гибка. Если опция включена, листовая деталь будет сохранять исходную форму объекта. Если опция отключена – листовая деталь будет разогнута, и развёртка будет располагаться на плоскости, которая задана неподвижной гранью.

После создания операции при включённой опции Гибка результата, в дереве построений кроме развёртки добавляется ещё одна операция – Повторная гибка.

Если изменять свойства уже созданной операции, кнопка автоменю Гибка результата становится недоступна. Это сделано для того, чтобы при наличии в окне 3D модель других операций после операции Развёртка не была нарушена логика их выполнения.

Создание операции

Для создания операции необходимо выполнить следующую последовательность действий:

•Выбрать неподвижную грань тела.

•Задать толщину листового материала и радиус скругления граней, в противном случае они будут заданы из параметров по умолчанию.

•Выбрать рёбра, которые будут участвовать в операции.

•Включить или отключить опции: гибка результата, плоское тело, исходное тело (при необходимости).

•Задать дополнительные возможности операции: тип ослабления, тип нахлёста, величину зазора между примыкающими гранями (при необходимости).

•Закончить ввод.

Основные темы в этом разделе:

•Пример преобразования тела в лист

•Редактировать преобразование тела в листовой металл
