Вкладка Общие в диалоге параметров по умолчанию для листового металла содержит следующие параметры:
Толщина металла.
Определяет толщину заготовки, предлагаемую в команде создания листовой заготовки по умолчанию.
Радиус сгиба.
Задаёт значение радиуса сгиба, устанавливаемое по умолчанию при создании гибки.
Ширина заготовки.
Задаёт значение ширины заготовки по умолчанию.
КНС (Коэффициент нейтрального слоя).
Определяет способ задания коэффициента нейтрального слоя при гибке и последующем разгибании детали. Значение параметра может либо устанавливаться пользователем, либо определяться системой автоматически на основании таблицы зависимости КНС от отношения радиуса сгиба к толщине заготовки. Таблица для определения КНС хранится в документе модели. Для просмотра и изменения таблицы используется кнопка . При нажатии на кнопку открывается дополнительное окно Коэффициенты нейтрального слоя. В этом окне отображается используемая в текущем документе таблица КНС.
Она представляет собой табличную зависимость КНС (столбец Коэффициент) от величины отношения радиуса гибки и толщины заготовки (столбец Радиус/толщина). Флаг Интерполяция задаёт тип интерполяции данных таблицы: установленный флаг – линейная интерполяция (КНС представляет собой линейную функцию, интерполированную по данным таблицы), снятый флаг – табличная интерполяция (КНС в виде ступенчатой функции по данным таблицы).
Используемую таблицу можно выгрузить в текстовый файл, нажав кнопку Сохранить.
Кнопка Загрузить позволяет изменить таблицу, загрузив новые данные из предварительно созданного пользователем текстового файла *.tnf следующего формата: первая строка в файле должна задавать тип интерполяции: Interpolation – линейная, Table – табличная; следующие строки должны содержать данные таблицы – значения отношения радиуса сгиба к толщине заготовки и соответствующие им значения КНС. Данные таблицы могут быть записаны различным образом - в одной строке или в нескольких, с разделителями в виде пробелов или табуляции. Например, таблица, используемая по умолчанию, записана следующим образом:
Interpolation
0.5 0.25
0.8 0.3
1 0.35
2 0.37
3 0.4
4 0.41
5 0.43
10 0.47
12 0.5
Загруженная из файла таблица сохраняется в документе текущей модели и в дальнейшем используется при работе с ней.
Минимальный зазор.
Определяет ширину реза при создании операций с листовым металлом. Определяет параметр Уменьшение язычка. Подробнее см. раздел Язычок.
Обрабатывать грань целиком.
Параметр важен при проведении операций с листовым металлом определённой геометрии (например, когда необходимо согнуть листовое тело с вырезом по заданной линии). При установленном параметре, всё тело вдоль выбранной линии будет сгибаться, не нарушая логику построения. Параметр определяет установку/снятие флага по умолчанию для опции Сгибать грань целиком в диалоге создания операций гибки.

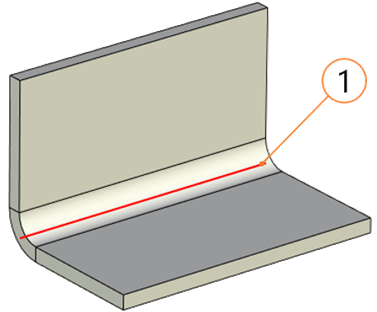

1 - Линия сгиба
Проверять самопересечения.
Параметр важен при создании операции Гибка. Он позволяет отслеживать самопересечение отогнутых листовых граней. При установленном флаге система не позволит создать гибку, результат которой приводит к пересечению с исходным телом. Определяет установку/снятие флага по умолчанию для опции Проверять самопересечение в операциях гибки.
Активировать манипулятор.
При установленном флаге для операций Фланец, Отбортовка, Подсечка будет автоматически активирован ввод значения длины с использованием манипулятора после выбора ребра или профиля.
Упрощать геометрию.
Параметр удаляет рёбра, образующиеся в результате построения, фланцев, отбортовок, перемычек и других операций листового металла.
