Параметры по умолчанию для листового металла > Параметры гибки

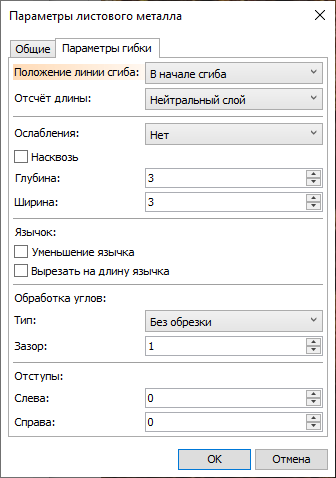

Вкладка Параметры гибки в диалоге параметров по умолчанию для листового металла содержит следующие параметры:

Положение линии сгиба.
Позволяет задать положение зоны сгиба относительно базовой линии гибки: В начале сгиба, В конце сгиба, Посередине сгиба, По внешней стороне, По внешнему касанию, По внутренней стороне, По внутреннему касанию, По наружному размеру. Определяет вариант по умолчанию параметра Положение в диалоге команд гибки. Подробнее см. раздел Положение.

Отсчёт длины.
В выпадающем списке можно выбрать требуемый вариант отсчёта: Вдоль нейтрального слоя, От конца сгиба, От внешней стороны, От внешнего касания, От внутренней стороны, От внутреннего касания. Определяет вариант по умолчанию параметра Отсчёт в диалоге команд гибки. Подробнее см. раздел Отсчёт.

Ослабления.
Данная группа параметров позволяет определить вид и размеры ослаблений, создаваемых при гибке по умолчанию. Тип ослаблений выбирается из списка: Нет (ослабления не создаются), Круглые, Квадратные. Параметры Глубина и Ширина позволяют задать размеры по умолчанию для ослаблений: глубину передней (выступающей за линию сгиба) части и ширину паза. Установка флага Насквозь включает режим прорезки паза до краёв заготовки. Подробнее см. раздел Ослабления.

Язычок.

Данная группа параметров позволяет установить значения по умолчанию для различных режимов обрезки при гибке. Необходимость уменьшения язычка при отгибании и приклеивании фланца указывается с помощью флага Уменьшение язычка – при включённом флаге данный режим будет активирован по умолчанию. Флаг Вырезать на длину язычка позволяет задать для приклеивания фланца способ удаления материала заготовки под язычком: при установленном флаге по умолчанию материал будет удаляться только на длину язычка, при снятом – до края заготовки. Подробнее см. раздел Язычок.

Обработка углов.

Данная группа параметров позволяет включить по умолчанию обрезку пересекающихся частей фланца с заготовкой: вариант С обрезкой с указанием параметра Зазор (определяет значение по умолчанию параметра Зазор в диалоге команд гибки). При установленном значении Без обрезки пересекающиеся части по умолчанию обрезаться не будут. Подробнее см. раздел Обработка углов.

Отступы.

Данная группа параметров определяет значения по умолчанию параметров Отступ слева и Отступ справа. Положение отступов (слева или справа) определяется системой в зависимости от положения создаваемой геометрии. Подробнее см. раздел Отступы слева и справа.

Значения параметров, установленные в команде Параметры по умолчанию для листовых операций, будут использоваться по умолчанию во всех операциях по работе с листовым металлом. При этом значения текстовых и числовых параметров, взятые из параметров по умолчанию, отображаются в квадратных скобках, например, Радиус: [2].
