Ориентация профиля трубопровода

Возможность задавать угол поворота профиля включается установкой флага Использовать в разделе Ориентация профиля окна параметров команды Трубопровод, Провод/кабель, Воздуховод. Флаг доступен только для прямоугольного профиля.

Ориентация профиля (полный угол вращения относительно оси направленной вдоль касательной к траектории) на границах трубы задаётся двумя параметрами:

•Начальный угол
Угол между осями Y базовой ЛСК профиля и исходной ЛСК в начальной точке трубопровода.

•Конечный угол
Угол между осями Y базовой ЛСК профиля и исходной ЛСК в конечной точке трубопровода.

Исходная ЛСК – ось Х направлена по касательной к траектории, ось Y по принципиальной нормали к траектории.

Базовая ЛСК – ЛСК (коннектор, точка подключения), с которой совпадает граница трубы (начало или конец). Ось Х направлена по касательной к траектории, точка начала системы координат совпадает с точной границей (начало или конец) трубы.

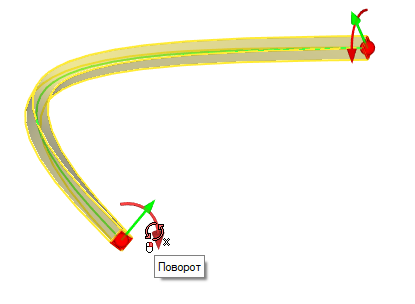

Углы задаются вводом значений в окне параметров или с помощью манипулятора в 3D сцене. В процессе перемещения манипулятора текущее значение редактируемого параметра можно отслеживать и задавать на панели фильтров или системной панели.
