Стандартные участки трубопровода

Раздел Концовки и соединения окна параметров команды Трубопровод, Провод/кабель, Воздуховод позволяет использовать библиотечные фрагменты в качестве различных участков трубопровода (начала, конца, середины). В качестве таких фрагментов могут выступать внешняя и внутренняя резьба, развальцовка, срез под сварку и др.

В дереве модели такой трубопровод представлен как единая операция, хотя физически может сочетать в себе геометрию нескольких фрагментов. При попытке редактирования такой геометрии происходит запуск команды редактирования трубопровода.

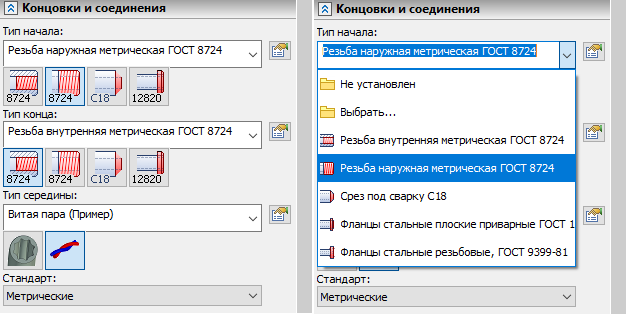

Тип начального, конечного или серединного участка можно выбрать из выпадающего списка или щёлкнув на соответствующей этому типу иконке под списком. В окне параметров отображаются иконки нескольких предлагаемых по умолчанию типов. Если в списке выбран тип, иконка которого отсутствует в окне параметров, то крайняя правая иконка будет заменена на иконку выбранного типа. Пункт Выбрать... в выпадающем меню открывает полный каталог фрагментов соответствующего участка трубопровода. Выберите желаемый фрагмент вы каталоге и нажмите ОК. Перед открытием каталога его можно отфильтровать, используя выпадающий список Стандарт в нижней части раздела Концовки и соединения. В зависимости от опции, выбранной в данном списке, в каталоге отображаются все фрагменты, доступные в текущей конфигурации библиотек, либо только метрические.

Стандартные элементы начала, конца и середины трубопровода созданы как адаптивные фрагменты. Они хранятся в папке ...T-FLEX CAD 17\Библиотеки\Коммуникации. Набор таких фрагментов может быть дополнен пользователем. Правила создания пользовательских фрагментов описаны в главах Пользовательские концовки и соединения, Пользовательские фрагменты середины трубопровода.

Для задания значений внешних переменных фрагментов предназначены иконки справа от названия фрагмента . При нажатии на эту иконку в окне параметров появляется раздел Переменные, содержащий диалог внешних переменных фрагмента.

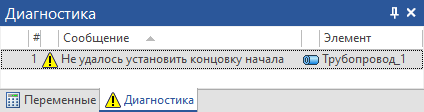

После ввода значений переменных, система проводит проверку на корректность установки концовок и выводит диагностические сообщения при невозможности их создания.

Например, такая ситуация может возникнуть, если длина концовки больше длины трубопровода.

Набор доступных фрагментов концовок, соединений и середины трубопровода зависит от активной конфигурации библиотек. Изменить конфигурацию можно с помощью следующей опции автоменю:

Информация об использовании данной опции доступна в главе Конфигурация библиотек стандартных участков трубопровода.

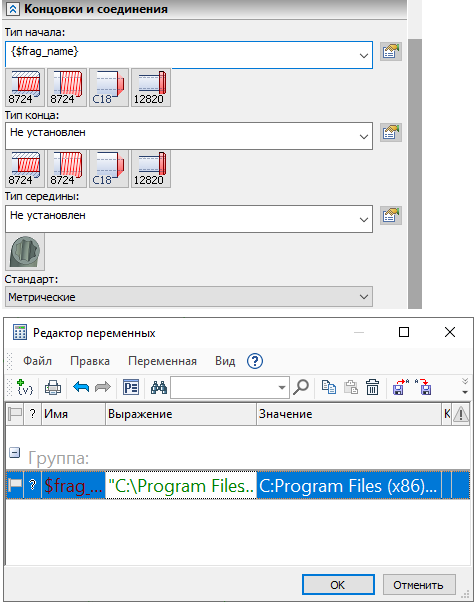

Имя файла концовки или середины может быть задано текстовой переменной.

Значение переменной должно содержать путь и имя файла.

Основные темы в этом разделе:

•Пользовательские фрагменты окончаний трубопровода

•Пользовательские фрагменты середины трубопровода
