Начало и конец трубопровода

Чтобы определить начало или конец трубопровода в соответствии с расположением других объектов в сцене, нужно воспользоваться следующими опциями, доступными в автоменю команды Трубопровод, Провод/кабель, Воздуховод:

Данные опции позволяют выбрать в качестве соответствующей границы трубопровода любой 3D объект, способный определить точку. Система строит к этой точке плоскость, перпендикулярную трассе трубопровода. До этой плоскости и достраивается трубопровод.

Концы трубопровода не могут выходить за пределы выбранной трассы.

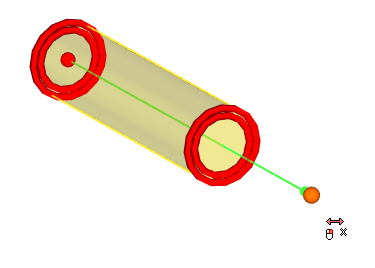

Определить границы трубопровода можно также с помощью манипуляторов. Для этого необходимо подвести курсор к манипулятору на границе трубопровода и, зажав , переместить его на требуемое расстояние. Начальная граница задается смещением от начала траектории, конечная граница - смещением от конца траектории.

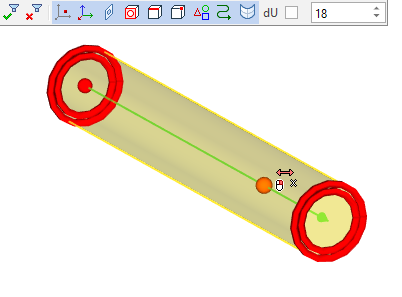

Текущее значение величины смещения отображается на системной панели, её можно изменить.

Отредактировать положение начальной и конечной точки трубопровода можно с помощью опций:

При выборе одной из опций появляется окно Преобразования, в котором показано текущее расположение соответствующей границы относительно конечной точки траектории. Это значение можно изменить. Работа преобразованиями осуществляется аналогично описанному в главе Преобразования 3D элементов.

Сбросить выбор всех исходных данных (траектории, начальной и конечной точек трубопровода, элементов врезки) можно с помощью следующей опции автоменю:
