Траектория трубопровода

После вызова команды Трубопровод, Провод/кабель, Воздуховод в автоменю автоматически активируется следующая опция:

При прокладке траектории трубопровода рекомендуется использовать специальную 3D кривую со скруглениями (см. раздел Трассы).

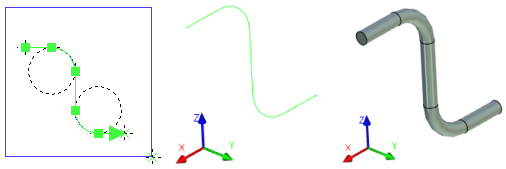

Данная опция позволяет задать траекторию трубопровода выбором 3D объекта, способного определить 3D кривую. Выбрать необходимый 3D объект можно в 3D окне с помощью . Если в качестве траектории трубопровода выбирается 3D кривая, построенная по 2D элементам, её можно выбрать в 2D окне. Выбранная 3D кривая и определяющие её элементы подсвечиваются.



Если на данном этапе трасса не задана или требует корректировки, можно использовать опцию:

По завершении создания/редактирования трассы следует нажать кнопку или клавиши <Ctrl>+<Enter>, в результате чего произойдет возврат в команду построения трубопровода.

Сбросить выбор всех исходных данных (траектории, начальной и конечной точек трубопровода, элементов врезки) можно с помощью следующей опции автоменю:
