Типы соединений коммуникаций > Параметры типа

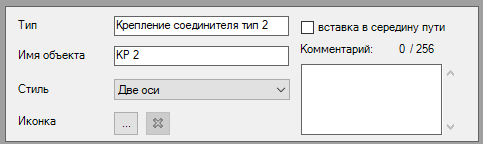

В правой части окна редактора типов соединений отображаются заданные параметры выбранного типа.

Тип. В поле можно задать уникальное имя типа, к которому принадлежит объект. Имя типа будет отображаться в списке в левой части окна Редактор типов соединений и в выпадающем списке типов при создании объектов (точек подключения и трасс).

Имя объекта. Определяет имя объекта заданного типа. Имя будет отображаться в дереве модели. Имена разных объектов могут совпадать.

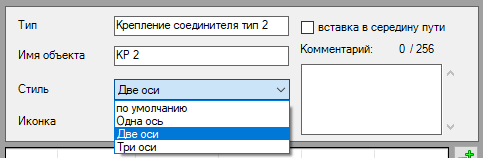

Стиль. Определяет количество осей, необходимых для правильного соединения объектов.

Например, для соединения типа «Вилка – розетка» необходимо совпадение двух осей.

Стиль учитывается при создании точек подключения и трасс.

Одна ось                                Две оси                                Три оси

Иконка. Позволяет установить иконку, которая будет отображаться слева от типа. Выбрать файл для иконки можно с помощью кнопки . В открывшемся окне доступны стандартные иконки. Удалить иконку элемента можно с помощью кнопки .

Комментарий. В поле можно внести комментарий к выбранному элементу. Число символов, доступных для комментария, отображается над полем.

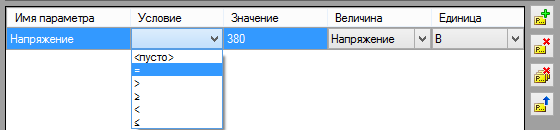

Для каждого элемента можно задать набор параметров.

Имя параметра. Если у двух объектов одинакового типа совпадают имена параметров, то эти параметры сравниваются. При несовместимости параметров, соединить объекты нельзя.

Условие. Условие можно выбрать из выпадающего списка.

Значение. Заданное в поле значение учитывается при сравнении параметров.

Величина. Из выпадающего списка можно выбрать физическую величину. Физические величины настраиваются в Редакторе физических величин.

Единица. После выбора величины становится доступен список соответствующих ей единиц измерения.

В правой части располагается набор кнопок для управления наследованием параметров. По умолчанию объекты наследуют все параметры объектов верхнего уровня иерархии.

Кнопка показывает параметры, которые наследует выбранный тип. Для того чтобы изменить наследуемые параметры используется опция .

- опции позволяют добавлять и удалять параметры из списка.

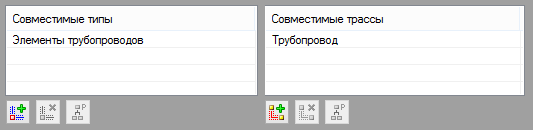

В нижней части окна можно задать совместимые элементы.

Опции и позволяют добавить совместимые типы и трассы из списка. Опции и позволяют удалить добавленные типы и трассы.

Опция позволяет управлять наследованием типов параметров. Когда опция включена, все объекты внутри типа наследуют все его совместимые элементы. После отключения опции можно удалить все, кроме одной наследуемой совместимости.

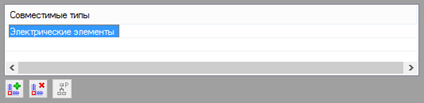

Для трасс можно задать только совместимые типы.
