С целью автоматизации работы при проектировании коммуникаций, объектам могут быть назначены определённые типы. Назначение типа позволяет исключать ошибки при операциях подключения элементов друг к другу.
Для описания правил совместимости объектов различных типов используется редактор типов соединений. Для вызова редактора предназначена команда Типы соединений.
С помощью редактора можно описать правила совместимости различных типов коммуникаций; например, назначить допустимые соответствия между трассами и фитингами или между трассами разных типов. Настройка совместимости позволяет избежать ошибок при работе нескольких специалистов над одним проектом. Например, исключить случайное соединение низковольтных и высоковольтных кабелей в процессе проектирования.
Окно редактора разделено на две основные части. В левой части окна отображается дерево типов, в правой - параметры типа, выбранного в дереве. В верхней части окна доступно текстовое меню, позволяющее сохранять, экспортировать и импортировать дерево, добавлять и удалять типы, а также проверять совместимость типов с помощью команды проверки совместимости или дерева совместимости.
Можно создавать объекты базовых типов, соответствующих доступным по умолчанию режимам создания коммуникаций -
Трубопровод,
Электропровод,
Вентиляция.

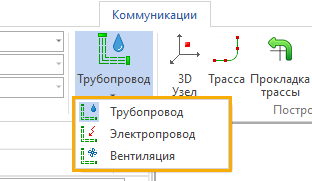

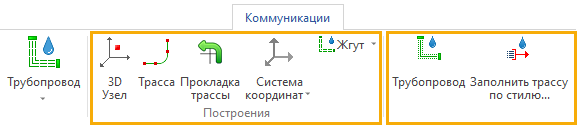

Для этих базовых типов можно вызвать команды создания точки подключения, жгута, трубопровода (провода/кабеля, воздуховода) и заполнения трассы по стилю в соответствующем режиме с помощью вкладки ленты Коммуникации и раздела Сервис > Коммуникации текстового меню.
При вызове команды

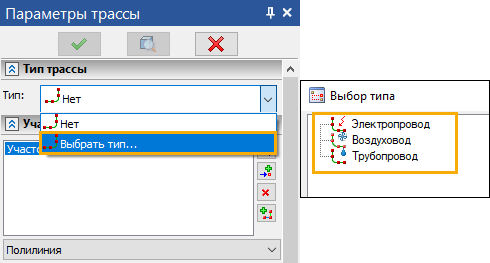

Трасса для уточнения типа в выпадающем меню Тип в верхней части окна параметров команды следует выбрать опцию Выбрать тип.
В выпадающем списке отображаются 10 последних использованных типов. При вызове команды в одном из режимов создания коммуникаций это будут только типы, порождённые соответствующим базовым типом, при использовании команды в обычном режиме – все использованные типы.
