Разновидности 3D сварных швов: Стыковой

Стыковой шов соединяет целиком поверхности, заданными двумя наборами свариваемых граней. Количество граней в наборах может не совпадать. Выбранные грани должны принадлежать одному или двум телам. Для обеспечения правильной ориентации шва дополнительно надо указать верхние и нижние грани для каждого набора свариваемых граней. Они задают необходимое соответствие для построения тела сварного шва. В качестве верхних и нижних граней выбираются грани, имеющие со свариваемыми общие рёбра.

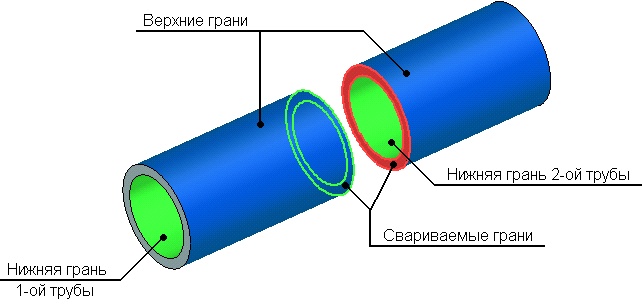

Например, при создании стыкового шва между двумя трубами с круглым сечением в качестве верхних граней выбираются внешние цилиндрические грани обоих тел. Нижними гранями в этом случае будут внутренние цилиндрические грани. Можно выбрать и наоборот, главное – соответствие внешней грани одного тела с внешней гранью другого тела, а внутренней грани – с внутренней.

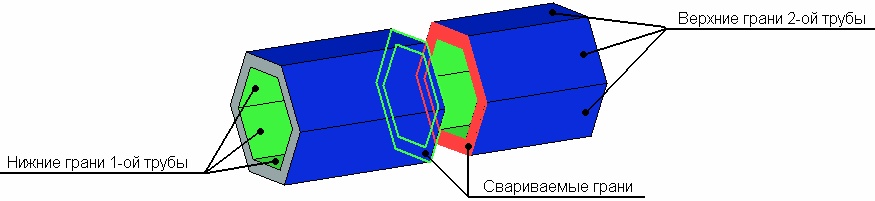

При создании стыкового шва между двумя трубами с некруглым сечением в качестве верхних граней выбираются все внешние грани обеих труб, в качестве нижних граней – все внутренние грани. Если на каждом теле необходимо указать несколько верхних граней, то порядок выбора граней одного тела должен совпадать с порядком выбора граней другого тела. То же самое справедливо и для случая выбора нескольких нижних граней на каждом теле.

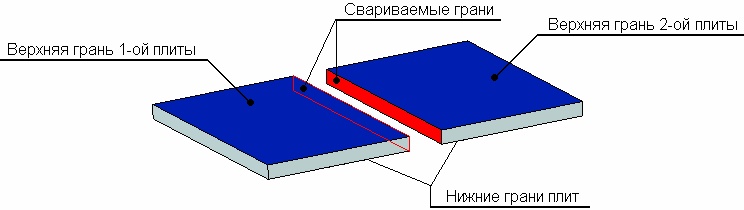

При создании стыкового сварного шва между двумя плитами в качестве верхних и нижних граней выбираются те грани тела, вдоль которых будет проходить создаваемый сварной шов. Обратите внимание, что верхняя грань на одной плите должна быть с той же стороны шва, что и верхняя грань на другой плите.

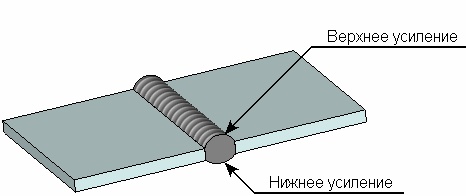

Для стыкового шва можно дополнительно указать величину усиления/ослабления шва с обеих сторон свариваемых деталей (т.е. со стороны верхних и нижних граней).
