Разновидности 3D сварных швов: Угловой

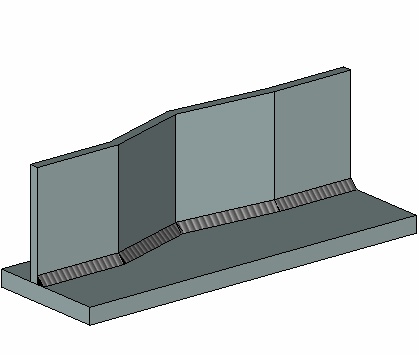

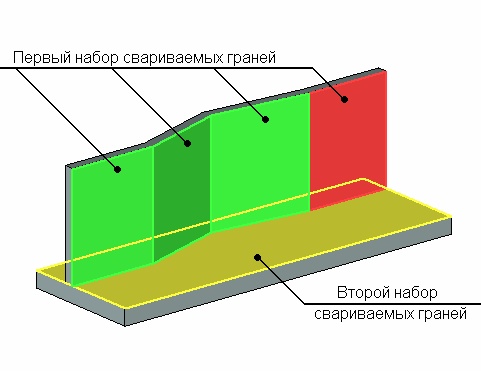

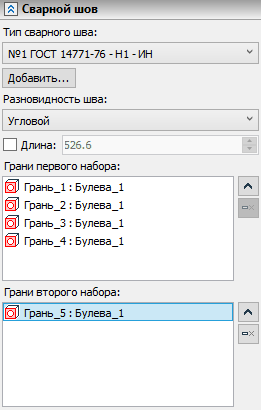

При создании углового шва указываются два набора свариваемых граней, катет шва и величина усиления/ослабления. В результате строится сварной шов между поверхностями указанных наборов граней, величина которого соответствует заданному катету. Количество граней в наборах может не совпадать. Выбранные грани должны принадлежать одному или двум телам.

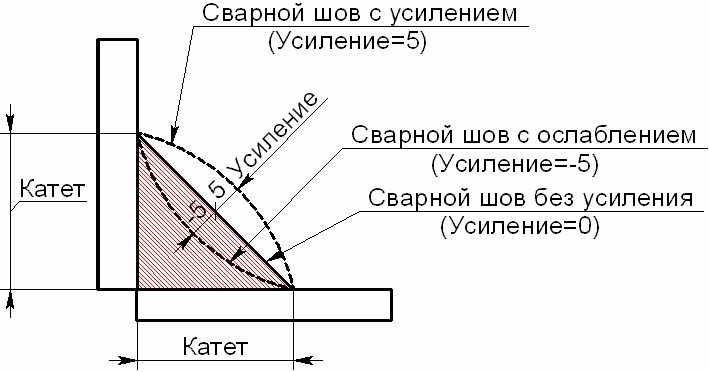

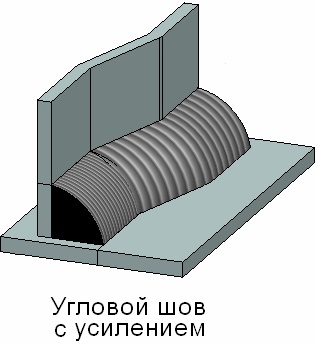

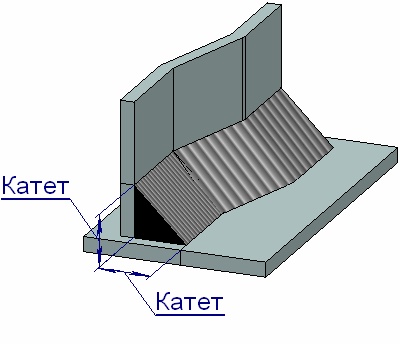

Значения катетов отсчитываются от линии пересечения граней (см. рисунки). Ослабление/усиление создаваемого сварного шва указывается как максимальное отклонение линии скругления шва от прямой линии. Положительное значение отклонения соответствует усилению шва, отрицательное – ослаблению.
