Пример наложения изображения на грань

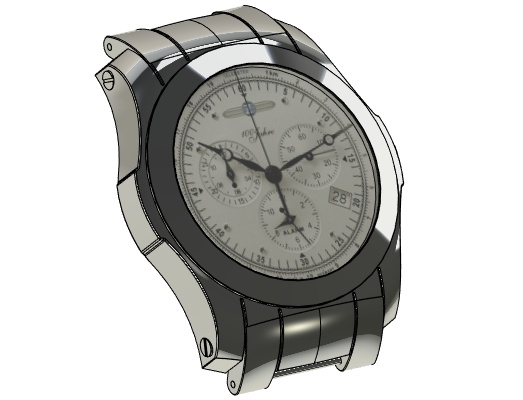

В качестве примера использования команды Наложить материал на корпус часов будет нанесено изображение циферблата.

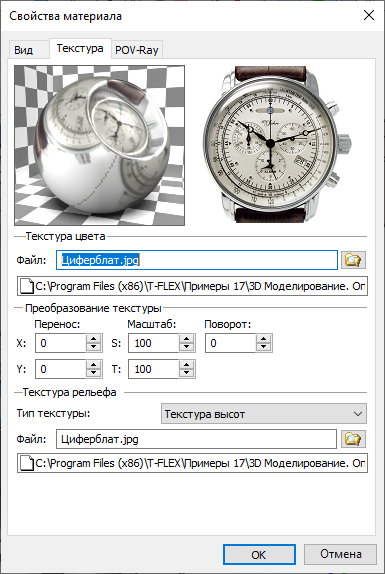

Прежде всего следует создать материал покрытия. Текстура цвета этого материала будет представлена файлом изображения. В качестве текстуры цвета использован файл Циферблат.jpg, который находится в папке Примеры 17\3D Моделирование. Операции\Наложение материала.

Файл примера находится в библиотеке Примеры 17\3D моделирование. Операции\Наложение материала\Часы.grb.

Для того чтобы нанести материал Циферблат на выбранную грань корпуса нужно:

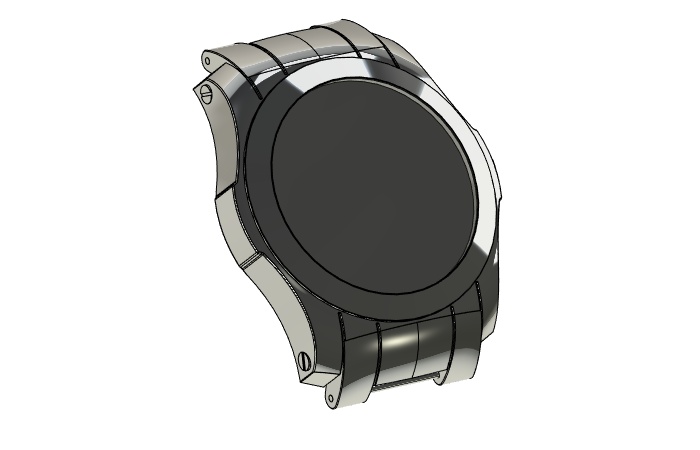

•открыть файл с часами, на которые будет нанесён материал;

•добавить материал Циферблат во вкладке Документ в меню материалов.



•активировать команду Наложить материал;

•выбрать нужную грань часов с помощью опции Выбрать грань;

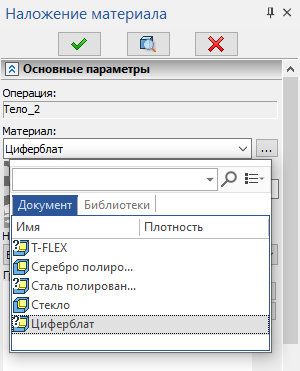

•в окне Параметры операции необходимо выбрать из выпадающего списка материал - Циферблат;



•в поле Закон наложения необходимо выбрать Плоскость из выпадающего списка;

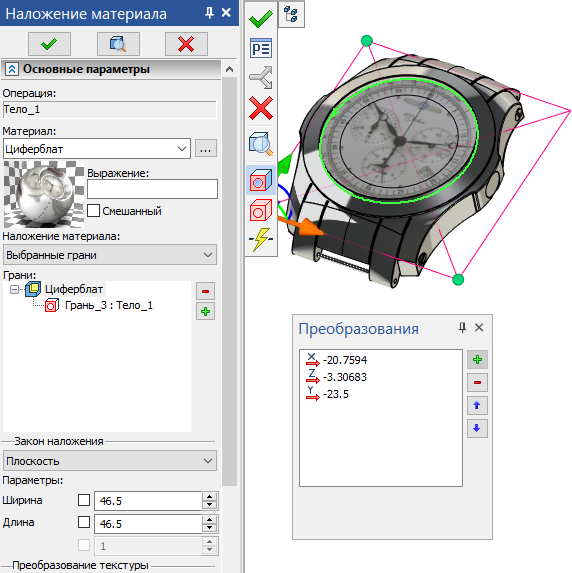

•с помощью манипуляторов в 3D сцене и группы Преобразование текстуры окна свойств команды можно настроить позиционирование материала на грани;



•после внесения всех необходимых преобразований необходимо нажать .
