Наложение материала на отдельные грани

Вызов команды:

Операция Наложение материала позволяет наложить определённый материал покрытия на одну или несколько граней модели, причем при изменении геометрии грани в результате дальнейших преобразований модели наложенный на грань материал сохраняется. Команда не изменяет геометрию модели, но отображается в дереве модели и представляет собой самостоятельную операцию.

Команду удобно применять для точного позиционирования текстуры за счёт разных законов наложения и в случае, когда нужно покрасить только выбранные грани тела.

Материал покрытия можно наложить на грань с помощью механизма drag&drop – в этом случае операция наложения материала создаётся автоматически.

После вызова команды в автоменю становятся доступны опции, позволяющие выбирать грани тела. Автоматически включается опция:

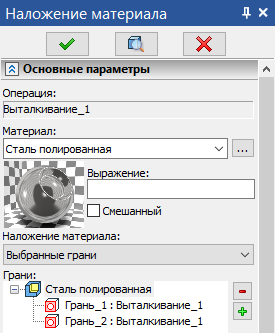

С помощью этой опции ведётся выбор граней. Выбирать можно только грани, принадлежащие телу одной операции. Выбранные грани заносятся в список Грани в окне свойств команды.

С помощью параметра Наложение материала в окне свойств команды можно определить, на какие грани будет накладываться материал: на Выбранные грани или на Все, кроме выбранных граней.

Если планируется назначить одинаковый материал на несколько граней одного тела, то рекомендуется выбрать их все в одной операции наложения материала. Таким образом, можно избежать усложнения структуры модели.

Для того, чтобы выбрать все грани тела операции, можно использовать опцию:

При использовании этой опции материал накладывается на все грани тела выбранной операции.

Для включения режима выбора граней для удаления предназначена следующая опция:

Грани можно выбирать и удалять рамкой или кривой.

Для выбора накладываемого материала нужно воспользоваться полем Материал в окне свойств операции. Из выпадающего списка можно выбрать материал текущей модели. Открыть окно параметров материала можно с помощью кнопки .

Окно параметров операции можно вызвать с помощью опции:

Для отмены выбора всех граней используется опция:

В диалоге свойств команды можно задать дополнительные параметры наложения:

Группа Закон наложения позволяет выбрать режим наложения материала и масштаб текстуры по разным осям.

В выпадающем списке режимов наложения предлагаются следующие варианты:

1.Из материала – все параметры берутся из свойств материала.

2.Плоскость – наложение производится так, как будто текстура проецируется по нормали к плоскости, в которой она расположена, т.е. в плоскости XY манипулятора.

3. Сфера – наложение производится так, как будто текстура расположена на сегменте сферы. Опция удобна для наложения текстур на сферические и близкие к ним поверхности. Параметры сферы определяют масштаб текстуры материала и управляются манипулятором.

4. Цилиндр – аналогично сфере, но тип поверхности другой.

5. Параллелепипед – предполагается, что текстуры наложены на грани некоего параллелепипеда и проецируются с этих граней. Для этого способа наложения используется дополнительный масштаб по третьей координате. Масштабы, таким образом, задают габариты «эталонной поверхности».

6. По координатам поверхности – наложение, полезное для криволинейных поверхностей. При данном способе наложения текстурные координаты ассоциируются с внутренними координатами поверхности. Его можно рассматривать как обобщение наложения на сферу и цилиндр.

Группа Преобразование текстуры позволяет задать для текстуры параметры наложения, отличные от заданных в свойствах самого материала. Источник параметров наложения определяется флажком Без свойств материала. По умолчанию он отключён, и параметры наложения берутся из свойств материала. При включённом флажке пользователь может задать новые значения параметров (Перенос S, Перенос T и т.д.)

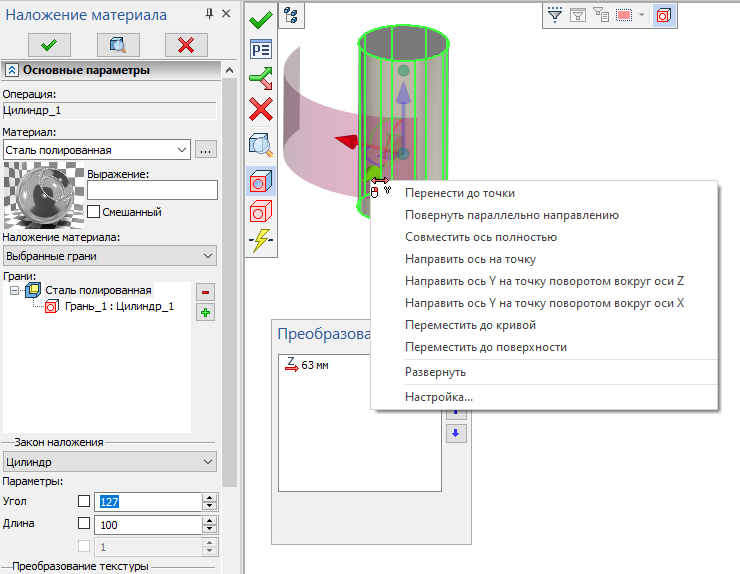

Для управления наложением текстуры и её точного позиционирования используются манипуляторы. Вид манипулятора зависит от выбранного режима наложения материала. Для каждого элемента манипулятора доступно контекстное меню с различными привязками и командами.

Подробное использование манипуляторов описано в главе Манипуляторы ЛСК преобразований 3D элементов.
