Свойства материала >Вид

В данном диалоге объединены параметры, отвечающие за характеристики цвета, отражения, прозрачности и собственного свечения материала.

Изображение материала на данной вкладке доступно в двух вариантах: в виде шара с выемкой и в виде куба, для более полного отображения визуальных характеристик материала.

Также во вкладке Вид, в поле Имя можно редактировать название материала.

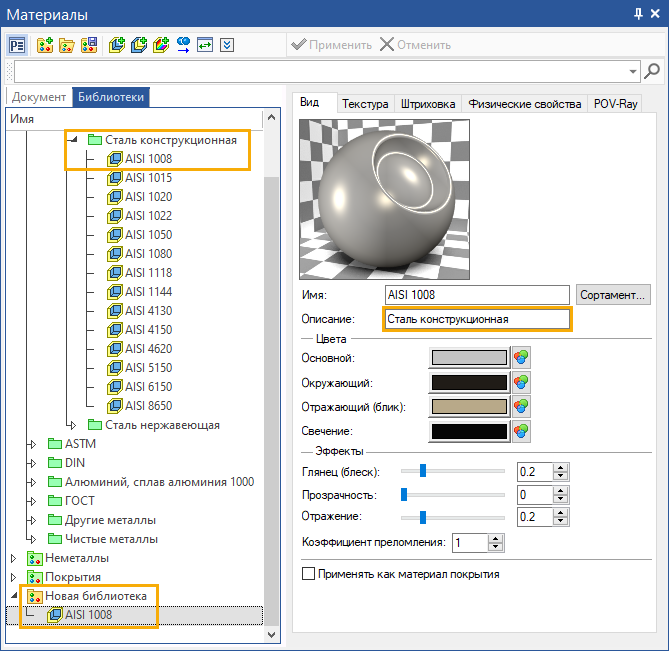

В поле Описание выводится имя каталога, в котором находится выбранный материал. Данная информация необходима в большей степени для марок материала, чтобы было понятно, какой тип материал используется, т.к. в названии марки тип материала не указывается.

Для материала модели это поле можно редактировать, вводя необходимое описание.

При копировании материла в библиотечный каталог ему присваивается имя каталога, в который он скопирован.

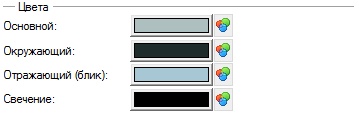

Группа Цвета

В эту группу объединены параметры, определяющие цвет материала. Чтобы задать цвет одного из параметров, необходимо кликнуть в цветной прямоугольник и воспользоваться стандартным механизмом выбора цветов или выбрать цвет из каталога цветов.

Основной. Этот параметр определяет цвет материала, освещенного прямым светом. Это базовый цвет материала.

Окружающий. Параметр определяет цвет материала, освещенного рассеянным светом. Существенно влияет на цвет поверхности материала, так как обычно в заданный момент времени под воздействием прямого света находится только небольшая часть объекта.

Отражающий (блик). Параметр определяет цвет бликов, появляющихся на поверхности объекта. Чем ярче цвет, тем интенсивней блик.

Свечение. Параметр задаёт интенсивность излучаемого материалом света. Если материал не излучает света, то задаётся чёрный цвет.

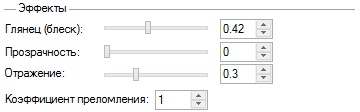

Группа Эффекты

Эта группа параметров позволяет настраивать следующие оптические характеристики материалов:

Глянец (блеск). Параметр определяет степень отражения источников света на поверхности объекта. Он задаётся одним числом в диапазоне от 0 (минимум) до 1 (максимум). Большие значения создают вид более гладкого и блестящего материала, в то время как их уменьшение имитирует матовые поверхности.

Прозрачность. Данный параметр задаёт степень прозрачности поверхности объекта. Меняется от 0 (непрозрачная поверхность) до 1 (полностью прозрачная поверхность).

Отражение. Данный параметр задает степень зеркального отражения материала. Задается числом в диапазоне от 0 (отражения окружающих объектов на поверхности материала формироваться не будут) до 1(обеспечивается полная зеркальность материала).

Если установлен параметр Применять как материал покрытия, то материал применяется не как материал тела, а как материал покрытия.

Сортамент

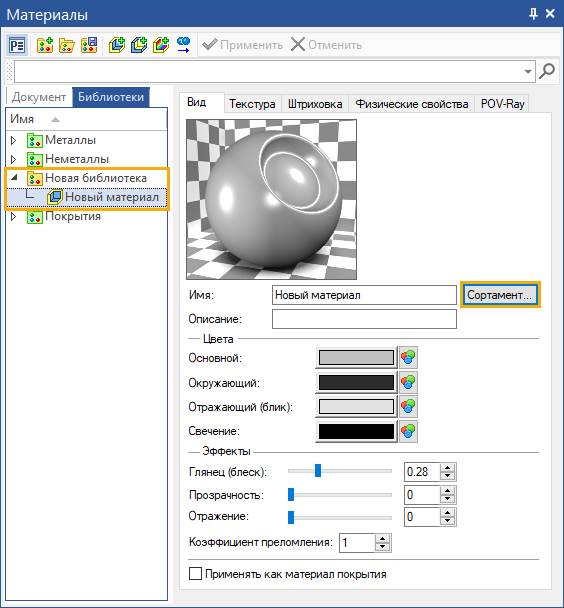

В параметрах материалов, принадлежащих пользовательским библиотекам доступна кнопка Сортамент.

Если свойства вызываются для материала текущего документа или для материала из системных библиотек, то эта кнопка отсутствует.

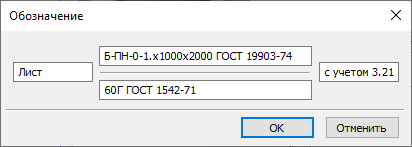

При её нажатии вызывается диалоговое окно с отдельными полями для наименования сортамента, обозначения сортамента, марки материала и технических условий на материал.

Данные, введенные в этом диалоге, теряются при добавлении материала в документ. При задании библиотечного материала в качестве основного материала документа и при добавлении библиотечного материала в состав изделия содержимое данных полей используется в колонках материала в составе изделия и в основной надписи.
