Панель параметров элемента структуры сборки

Панель параметров выбранного элемента по умолчанию находится в нижней части окна Структура сборки. Можно изменить расположение панели или отключить её отображение с помощью кнопки Параметры. В панели параметров доступны следующие вкладки:

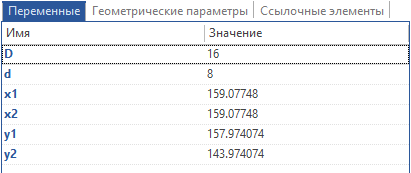

•Переменные
Содержит список внешних переменных фрагмента, выбранного в структуре сборки, и их значения.



•Геометрические параметры
Содержит список геометрических параметров адаптивного фрагмента, выбранного в структуре сборки, их значения и комментарии.

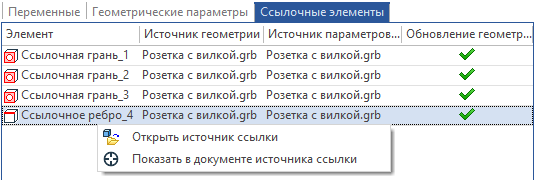

•Ссылочные элементы
Содержит список ссылочных элементов объекта, выбранного в структуре сборки. Таким объектом может быть как фрагмент, так и текущий документ. Для каждого ссылочного элемента отображается имя файла-источника геометрии, имя файла-источника параметров документа и состояние опции обновления геометрии при пересчёте. Нажатие на строке ссылочного элемента в списке вызывает его контекстное меню. Если ссылочный элемент создан в текущем документе, то содержимое контекстного меню аналогично содержанию такого же меню в окне 3D вида. Если ссылочный элемент создан в другом документе, то в контекстном меню доступны только две команды: Открыть источник ссылки (открывает документ-источник геометрии) и Показать в документе источника ссылки (открывает документ-источник геометрии и наводит камеру в его 3D окне на выбранный ссылочный элемент)
