Колонки в окне "Структура сборки"

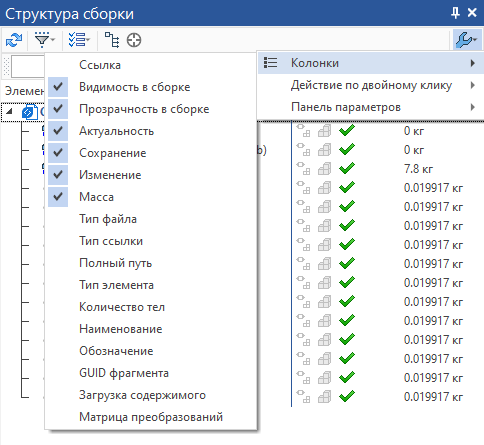

В окне Структура сборки можно настроить набор колонок, отображаемых для элементов структуры. На рисунке ниже показано какие колонки отображаются по умолчанию.

Доступны следующие колонки:

•Элемент
Основная колонка, всегда отображается в данном окне. Содержит дерево структуры сборки с именами и иконками элементов.

•Ссылка
В колонке показан файл, на который ссылается элемент сборки.

Видимость в сборке
Иконка в данной колонке показывает, виден ли элемент в 3D сцене:

– виден;

– скрыт.

Нажатие на иконку включает/выключает видимость элемента. Если элемент не содержит 3D модели, то колонка пуста.

См. также раздел Управление видимостью элементов.

Прозрачность в сборке
Иконка в данной колонке показывает прозрачность элемента в 3D сцене:

– прозрачность отключена;

– прозрачность включена.

Нажатие на иконку включает/выключает прозрачность элемента. Если элемент не содержит 3D модели, то колонка пуста.

Актуальность
Иконка в данной колонке показывает актуальность элемента в сборке относительно обновлений геометрии в исходном файле:

– ссылка актуальная;

– ссылка не актуальная, нужно обновить элемент в сборке;

– файл не найден.

Сохранение
Иконка в данной колонке показывает наличие доступа к файлу фрагмента в текущем сеансе T-FLEX CAD:

– файл открыт с доступом на чтение и запись;

– файл открыт с доступом только на чтение.

Если файл не открыт в текущем сеансе, то колонка пуста.

Изменение
Иконка указывает на наличие несохранённых изменений в файле элемента сборки.

•Масса
Показывает массу детали или подсборки (в зависимости от того, является ли элемент подсборкой или деталью).

•Тип файла
Указывает на расширение файла. Колонка нужна для понимания является ли элемент сборки документом T-FLEX CAD или внешней моделью других форматов («stp», «igs» и др.).

•Тип ссылки
Внешняя или внутренняя. Внешняя – когда файл сохранён отдельно от сборки. Внутренняя – когда файл вложен в файл сборки.

•Полный путь
Колонка отображает полный путь к элементу сборки.

•Тип элемента
Показывает тип объекта, к которому относится элемент структуры сборки (3D фрагмент, параметры документа, внешние ссылки, стандартные элементы).

•Количество тел. Указывает количество фрагментов и (или тел) внутри элемента структуры сборки.

•Наименование
Показывает наименование, которое мы указали при создании элемента сборки в окне диалога создания фрагмента или детали.

•Обозначение
Показывает обозначение, которое мы указали при создании элемента сборки в окне диалога создания фрагмента или детали.

•GUID фрагмента
Отображает уникальный идентификатор фрагмента.

Загрузка содержимого
Отображает полноту загрузки выбранного фрагмента (см. раздел Работа с большими сборками).

•Матрица преобразований
Отображает матрицу преобразований фрагмента. При необходимости можно скопировать матрицу преобразований в буфер обмена с помощью соответствующей команды контекстного меню.
