Исключение элемента из разрывов проекций и чертёжных видов

Исключение элемента из разрывов

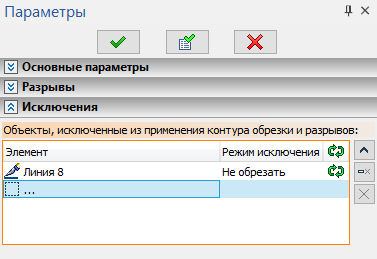

При использовании команды Редактировать разрывы в окне параметров отображается раздел Исключения. Он содержит список Объекты, исключённые из применения контура обрезки и разрывов. Наведите курсор на список и нажмите , чтобы активировать режим выбора исключаемых объектов. Рамка и заголовок списка будут подсвечены. После этого можно выбрать любой элемент редактируемого вида. Выбранный элемент будет занесен в список с режимом Не обрезать, т.е. разрывы проекции и обрезка по контуру не будут применяться к такому элементу.

Кроме того, режим выбора исключаемых элементов можно активировать с помощью следующей опции автоменю:

Подробная информация об исключениях доступна в главах Исключения для элементов проекции и Исключения для элементов чертёжного вида.

См. также:

•Исключения для элементов проекции
