Разрывы проекций и чертёжных видов

Часто при создании чертежей длинномерных деталей приходится вырезать некоторый участок вида детали для обеспечения компактности чертежа. T-FLEX CAD позволяет создавать проекции, чертёжные виды и выносные виды с разрывом. Разрыв можно сделать при построении всех видов проекций, кроме разреза с разворотом сечения и местного разреза.
При работе с разрывами следует помнить о ряде особенностей:

•При привязке радиального или обоих узлов линейного размера к линиям такой проекции или к потомкам линий проекции система автоматически корректирует размер для получения истинного значения.

•Если разрыв создается на уже существующей проекции (при её редактировании), к которой привязаны некоторые элементы (например, размеры), то эти элементы могут не найтись вследствие изменения топологии проекции после создания разрыва.

Если создать новую проекцию по существующей проекции с разрывом, то зависимая проекция автоматически скопирует разрыв с основной проекции.

Создавать разрывы можно только в двух взаимно перпендикулярных направлениях. Количество разрывов в обоих направлениях не ограничено. Разрыв задаётся прямоугольной областью. Две границы её определяются габаритами проекции, остальные две задаются пользователем с помощью мышки и соответствующих опций.

Прямоугольная область разрыва в момент создания и редактирования заштрихована линиями, показывающими направление сжатия вида (перпендикулярно к линиям разрыва).

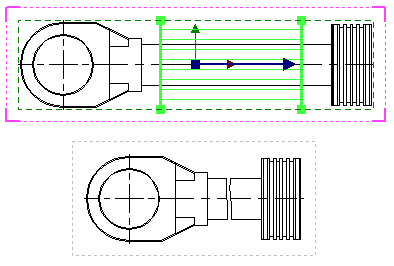

На следующем рисунке показан пример проекции с разрывом.

Основные темы в этом разделе:

•Применять разрывы в активном виде

•Добавление разрывов при создании проекций и чертёжных видов

•Параметры разрывов

•Редактирование разрывов

•Исключение элемента из разрывов
