Пример работы с составом изделия > Простановка позиций

В данной главе описан четвёртый шаг примера работы с составом изделия. Для лучшего понимания приведенной информации рекомендуется выполнять все шаги последовательно.

Проставим на чертеже позиции для фрагментов Рама, Ось, Винт и Колесо.

После нажатия кнопки Обновить на панели инструментов в окне Состав изделия номер позиции автоматически присваивается записям в составе изделия.

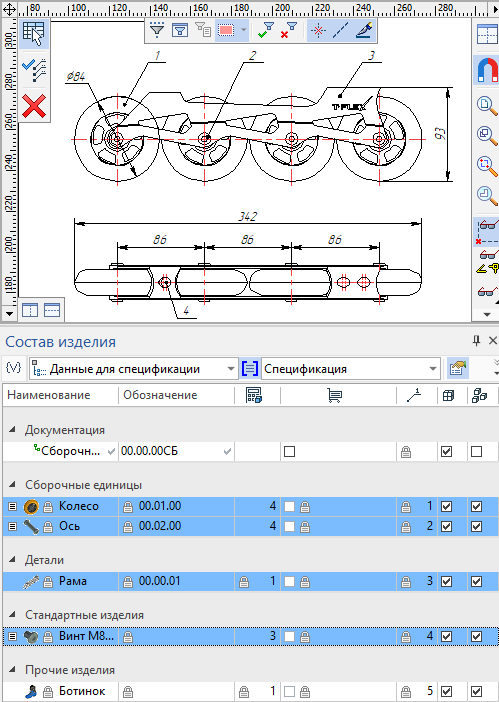

Проставить позиции можно с помощью команды Простановка позиций. После вызова команды необходимо выбрать запись состава изделия и указать две точки привязки надписи на чертеже. Также можно просто выбрать изделия в 2D окне.

Выбранная строка и соответствующий ей фрагмент подсвечиваются. Записи, для которых уже проставлены надписи, подсвечиваются другим цветом.
