Пример работы с составом изделия > Добавление произвольной записи в состав изделия

В данной главе описан пятый шаг примера работы с составом изделия. Для лучшего понимания приведенной информации рекомендуется выполнять все шаги последовательно.

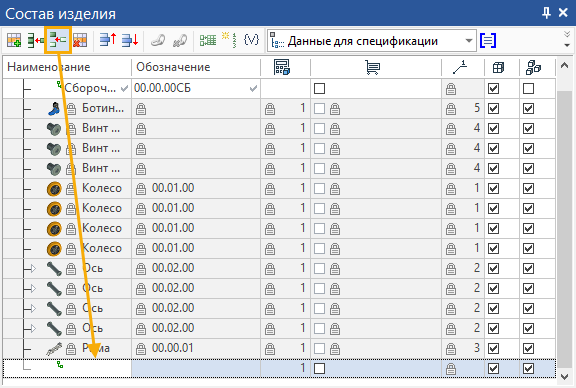

Предположим, что нам понадобилось добавить в спецификацию данные о смазке роликовых коньков. Создадим новую запись. Для этого выберем самую верхнюю запись Роликовые коньки и активируем команду Добавить дочернюю запись на панели инструментов в окне Состав изделия. Будет создана дочерняя запись сборочного чертежа.

Выберем созданную строку в таблице состава изделия. Заполнять её колонки данными будем в окне параметров состава изделия.

В таблицу данных состава изделия выводится лишь часть существующих колонок. Чтобы заполнить данными все необходимые колонки, нужно воспользоваться окном параметров состава изделия. Чтобы вызвать/скрыть окно используется опция Показать окно параметров записи в правой части панели инструментов в окне Состав изделия. По умолчанию опция активна.

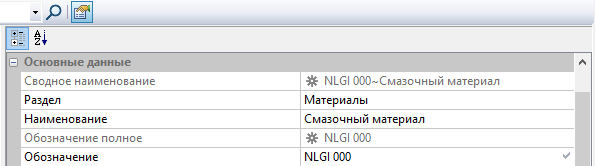

После выполнения описанных действий (см. далее) окно будет содержать следующие записи:

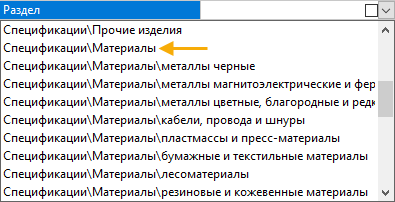

Заполним запись. Вначале выберем раздел спецификации, к которому будет относиться запись. Для этого раскроем выпадающий список в поле колонки Раздел и выберем раздел Спецификации/Материалы.

Введём наименование – Смазочный материал в соответствующее поле.

Поле Обозначение свяжем с переменной документа сборки. Для этого установим флаг в правой части поля.

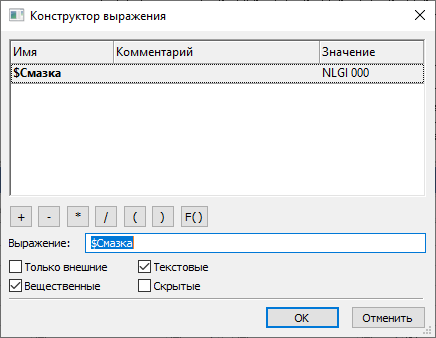

Появится окно Вставка переменной. Выберем переменную $Смазка и нажмём кнопку OK.

Отображать и скрывать имена переменных, с которыми связаны поля, можно с помощью опции Показать имена переменных.

После добавления новых данных рекомендуется обновлять состав изделия с помощью команды Обновить, т.к. новые записи могут изменить номера позиций фрагментов.

Чтобы данные о новой записи Смазочный материал попали в спецификацию, воспользуемся командой Обновить отчёт состава изделия на панели инструментов в окне Состав изделия.

После обновления запись Смазочный материал будет добавлена в спецификацию.
