Пример работы с составом изделия > Передача данных фрагмента в сборку

В данной главе описан второй шаг примера работы с составом изделия. Для лучшего понимания приведенной информации рекомендуется выполнять все шаги последовательно.

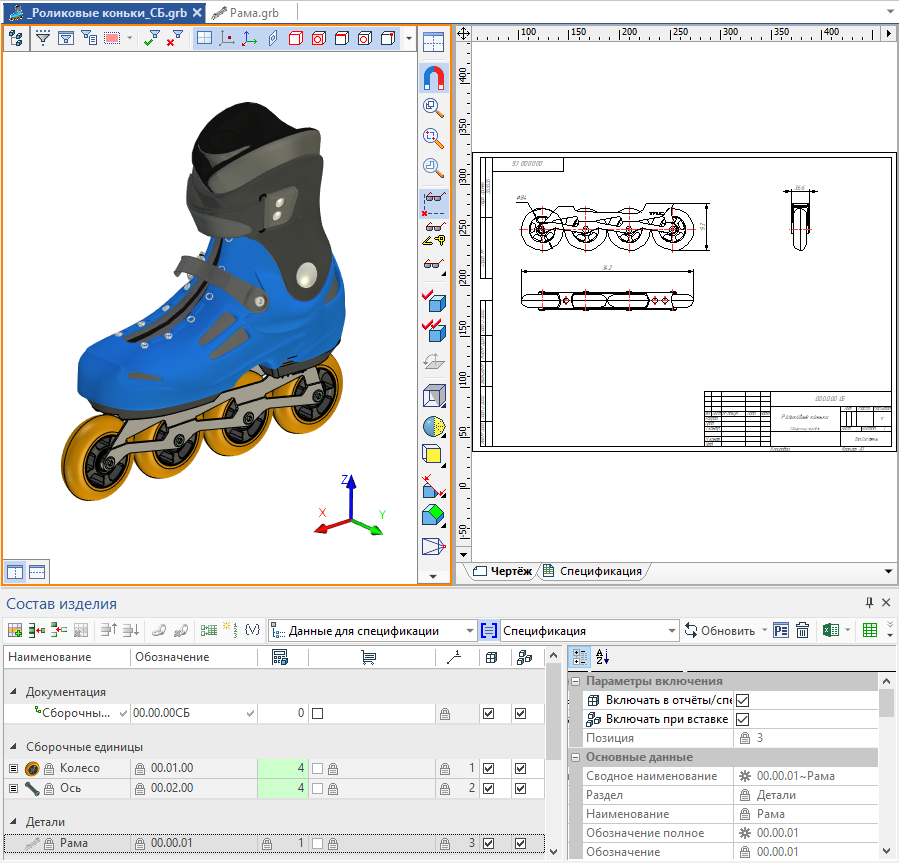

Откроем сборку Роликовые коньки_СБ.grb из той же папки. В сборку уже добавлен фрагмент Рама.

По умолчанию, данные фрагментов автоматически передаются в состав изделия сборки, т.к. в файле фрагмента установлен флаг в колонке Включать при вставке в сборку.

Система предложит обновить сборку, чтобы сюда были переданы данные, введённые в файле Рама.grb. Если нажать кнопку Да, то все данные фрагмента автоматически попадут в сборку.

При добавлении нового фрагмента в сборку, данные о нём не попадают в таблицу состава изделия сразу.

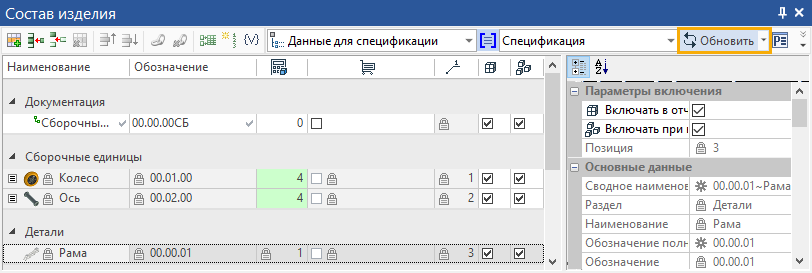

Чтобы данные фрагмента отобразились в таблице состава изделия, достаточно использовать команду Обновить, доступную на панели инструментов в окне Состав изделия.
