Пример работы с составом изделия > Подготовка данных фрагмента

В данной главе описан первый шаг примера работы с составом изделия. Для лучшего понимания приведенной информации рекомендуется выполнять все шаги последовательно.

Скопируем папку Примеры 17/Примеры из документации. Вводный курс/Создание спецификации/Начальная модель на локальный диск.

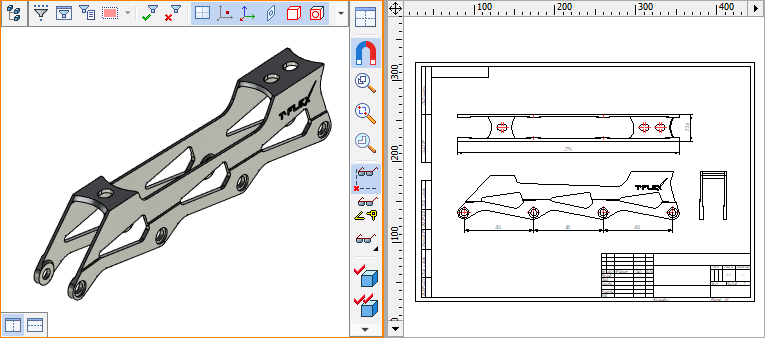

Откроем файл Рама.grb:

Внесём данные о детали. Сделать это можно двумя способами:

1. Ввести данные в окне Состав изделия.

2. Ввести данные в форматку чертежа фрагмента, если для фрагмента создан чертёж. Эти данные автоматически переносятся в окно Состав изделия.

Воспользуемся первым способом и вызовем окно состава изделия:

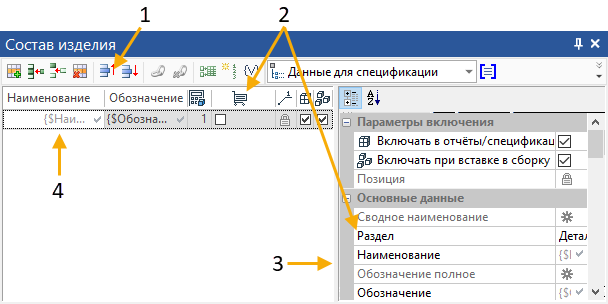

1. Панель инструментов

2. Заголовки колонок

3. Окно параметров состава изделия

4. Таблица данных состава изделия

Таблица данных состава изделия состоит из строк – записей. Запись состоит из нескольких полей, каждое из которых соответствует одной из колонок.

Заполним пустую верхнюю строку данными, введя их в соответствующие поля.

Введём следующие данные: Наименование - Рама, Обозначение - 00.00.01.

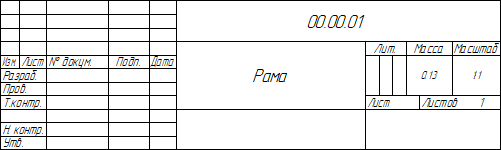

Обратите внимание, что при заполнении этих полей информация автоматически попадает в форматку чертежа.

После внесения данных сохраним файл Рама.grb и закроем его.
