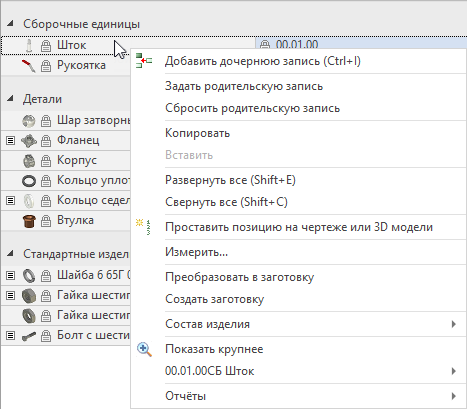

Контекстное меню записей состава изделия

Контекстное меню записей содержит опции для работы с составом изделия и настройки отображения записей в окне.

Для одной выбранной записи можно создать дочернюю запись с помощью опции Добавить дочернюю запись.

Опции Развернуть все/Свернуть все позволяют показать/скрыть записи, входящие в группы.

Проставить позицию на чертеже или 3D модели. Активирует команду для проставления позиций для текущей записи. После простановки позиции можно продолжить работу в команде, выбрав следующую запись в окне состава изделия.

Восстановить положение записи в составе изделия. В составе изделия сборки можно восстанавливать положение записей, которые были перемещены вручную по иерархии состава изделия.

Чтобы восстановить начальное положение такой записи, нужно выбрать пункт Восстановить положение записи в составе изделия. После обновления состава изделия, запись займёт своё исходное положение.

С помощью опций копировать/вставить можно:

•копировать любые выбранные записи состава изделия через буфер обмена.

•из буфера обмена все записи вставляются как «созданные вручную»;

•если вставляются записи, между которыми заданы иерархические связи, то при вставке они сохранятся;

•при копировании внутри одного документа у копий записи сохраняется связь с переменными. При вставке в другой документ или в текст, скопируются только значения ячеек;

•доступны горячие клавиши и <Ctrl+C>/<Ctrl+V> и контекстное меню записи;

•при вставке в 2D окно записи вставляются как текст. В текстовом виде копируются только видимые в окне Состав изделия столбцы.

В контекстном меню каждого фрагмента в окне состава изделия, доступен пункт 3D Фрагмент. В его выпадающем списке содержатся все стандартные опции для работы с выбранным фрагментом.

Пункт Отчёты позволяет выбрать из выпадающего списка форму отчёта. Отчёт создаётся сразу после выбора. Его параметры задаются в параметрах состава изделия.
