Пример экспорта значений переменных с помощью отчета

Вывести информацию о значениях переменных чертежа обычно можно с помощью файлов создаваемых при экспорте переменных. Но есть и другой механизм сохранения этой информации - использование отчетов.

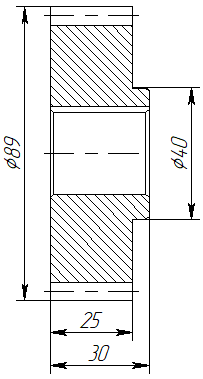

Например, у вас есть чертеж с набором созданных численных и текстовых переменных.

В команде Отчет можно создать текстовый шаблон следующего содержания:



Параметры цилиндрического зубчатого колеса с косыми зубьями



Модуль                                = {m}

Число зубьев                        = {z}

Угол наклона                        = {$b}

Направление линии зуба        = {$n}

Диаметр основной

окружности                                = {d0}



В фигурных скобках записаны имена переменных. Теперь можно сохранить отчет на диск в файл, в котором окажется следующее содержимое:



Параметры цилиндрического зубчатого колеса с косыми зубьями



Модуль                                = 2.5

Число зубьев                        = 30

Угол наклона                        = 26°46'

Направление линии зуба        = Правое

Диаметр основной

окружности                                = 78.931

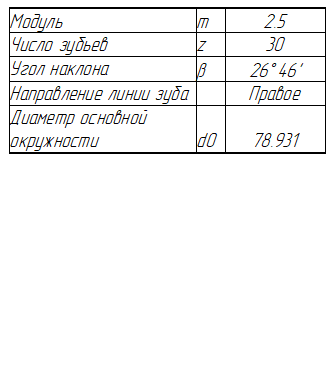

Как можно увидеть, на диске сохранился текстовый файл в том виде, в каком он был создан, но с подставленными значениями переменных.

Таким образом можно сохранять в любой форме информацию о параметрах вашего чертежа. После этого вы можете использовать ее для подготовки какой-либо сопроводительной документации или в качестве входных данных для других программ.
