Отчёт

Вызов команды:

Команда предназначена для создания текстовых документов - отчётов.

Отчет - это текстовый документ, который можно сохранять на диске, и в котором можно использовать значения переменных чертежа.

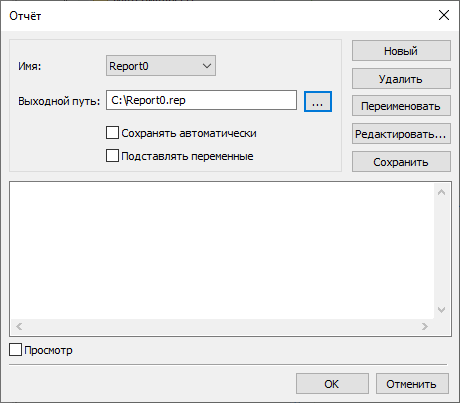

При входе в команду на экране появляется диалоговое окно, в котором можно задать следующие параметры:

Имя. Отображает имя текущего отчёта. Для одного чертежа может быть несколько отчётов. Можно выбрать имя отчёта из списка. Если не было создано ни одного отчёта, этот пункт будет пустым и во всем окне параметров доступна только кнопка Новый.

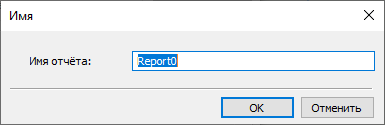

Новый. При нажатии кнопки открывается окно с заданием имени отчёта.

Выходной путь. Определяет имя файла, в котором будет сохраняться отчёт и полный путь на этот файл.

Сохранять автоматически. Определяет способ сохранения отчёта при работе с чертежом. При заданном параметре будет происходить автоматическое сохранение отчёта каждый раз при сохранении чертежа. В противном случае, для того, чтобы сохранить отчёт на диск, необходимо использовать пункт Сохранить.

Подставлять переменные. Определяет способ записи переменных в документе при сохранении отчёта. При заданном параметре будут подставляться значения переменных вместо их текстового представления. Если этот пункт отключен, то в файле будет сохранен шаблон отчёта.

Удалить. При нажатии на этот пункт происходит удаление текущего отчёта с подтверждением действий пользователя.

Переименовать. При нажатии на этот пункт вам предлагается переименовать текущий отчёт.

Редактировать. Позволяет создавать и редактировать содержимое отчета. При нажатии на этот пункт загружается текстовый редактор для создания и изменения содержания шаблона отчета.

Сохранить. При нажатии на этот пункт происходит сохранение текущего отчёта на диске.

Просмотр. При выборе данной опции отчет будет представлен в таком виде, в каком он хранится в файле (с подстановкой или без подстановки значений переменных в зависимости от указанных опций).

Основные темы в этом разделе:

•Пример экспорта значений переменных с помощью отчета

•Пример построения развёртки усечённого цилиндра с помощью отчета
