Система координат измерения

Система координат, используемая по умолчанию командой Измерить, определяется следующим образом:

•измерение в 3D сцене производится относительно глобальной системы координат документа;

•измерение элементов чертежа, принадлежащих одному чертёжному виду/проекции, производится относительно системы координат этого вида/проекции;

•измерение элементов чертежа, не принадлежащих никаким чертёжным видам/проекциям, производится относительно системы координат страницы;

•измерение отношений между элементами, принадлежащими разным чертёжным видам/проекциям, производится в общей системе путём совмещения систем координат этих видов/проекций, в результате чего измеренное расстояние между элементами отличается от фактического расстояния на листе чертежа; если один элемент не принадлежит никакому виду/проекции, а другой - принадлежит, то система координат вида/проекции совмещается с системой координат страницы.

Часто необходимо получить характеристики элемента относительно заданной системы координат. Например, при измерении момента инерции вокруг заданных осей. В этом случае нужно установить флаг Система координат измерения в нижней части вкладки Измерение окна параметров команды. В результате под флагом появится и активируется поле выбора ЛСК, после чего можно с помощью выбрать желаемую ЛСК на чертеже или 3D сцене. При измерении на чертеже, если измеряемый элемент принадлежит какому-либо чертёжному виду/проекции, а выбранная СК - нет, измерение производится в выбранной СК после совмещения СК вида/проекции с СК страницы.

Для смены выбора активируйте поле ЛСК, нажав на нём , а затем повторно выберите другую систему координат. При помощи кнопки Очистить в правой части поля можно сбросить выбор и вернуться к измерению в системе координат, используемой по умолчанию.

Если задана ЛСК, то синтаксис функции в поле Выражение будет изменён: вместо get() будет get_lcs(), а в выражении будет указана заданная ЛСК.

Для функций distance() и measure() суффикс «_lcs» не добавляется.

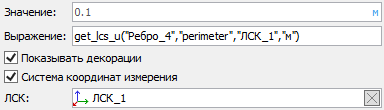

Если заданы одновременно ЛСК и ЕИ, то имя функции будет изменено в соответствии с добавлением ЛСК и ЕИ: get_lcs_u(). При этом в выражении через запятую, последовательно, будет указаны выбранная ЛСК и ЕИ.

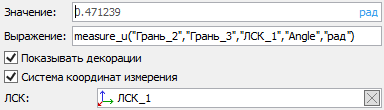

В случае использования measure() ЛСК указывается в выражении до имени измеряемого свойства, а ЕИ – после, при этом суффикс «_lcs», как уже было указано, не добавляется.
