Единицы измерения в команде "Измерить"

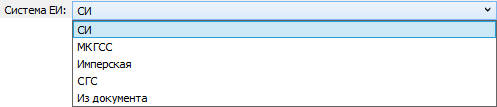

В разделе Измерение окна параметров команды Измерить доступен выпадающий список Система ЕИ, в котором можно выбрать одну из следующих систем единиц измерения:

•Из документа
Данная опция выбрана по умолчанию. При этом используются ЕИ, установленные в параметрах документа (Параметры документа > Документ > 3D > Единицы).

•СИ
Международная метрическая СИ.

•МКГСС
Метр, килограмм-сила, секунда.

•Имперская
Английская СИ: фут, фунт.

•СГС
Сантиметр, грамм, секунда.

Выбранная система будет применена для всех измеряемых свойств.

После выбора конкретного свойства в списке результатов, можно отдельно сменить его ЕИ в поле Значение под списком.

Если единицы измерения конкретного свойства или система ЕИ всех свойств выбраны вручную, то в поле Выражение ниже также указываются используемые единицы измерения.

При этом синтаксис записи выражения изменится: вместо функции get() будет функция get_u(). Аналогично и для других функций: distance() и distance_u(), measure() и measure_u().

Если одновременно нужно указать ЛСК и сменить ЕИ, то сначала нужно задать ЛСК, а потом сменить ЕИ. В этом случае функция примет вид get_lcs_u(). Для функций distance() и measure() суффикс «_lcs» не добавляется.

После выбора другого свойства в списке результатов, выбор ЕИ, сделанный в поле Значение, сбросится.
