Окно "Контроль качества" |

|
Окно "Контроль качества" |
|
Для работы с инструментами контроля качества предусмотрено специальное служебное окно:
Пиктограмма |
Лента |
|---|---|
|
Начало работы > Настройки > Окна > Контроль качества Инструменты > Контроль качества Вид > Окно > Окна > Контроль качества
|
Клавиатура |
Текстовое меню |
<Shift>+<F9> |
Настройка > Окна > Контроль качества |

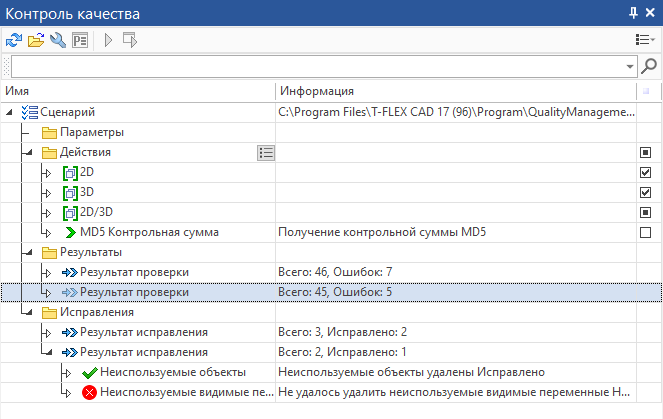

Оно позволяет открыть сценарий контроля качества, настроить его параметры и выполняемые действия, выполнить проверку и просмотреть результаты.
Структура открытого сценария контроля качества отображается в древовидной форме. По умолчанию открывается стандартный сценарий. Структура любого сценария содержит 4 вложенных папки:
В окне доступны следующие колонки:
•Имя
Содержит имена сценариев, действий, результатов и прочих объектов.
•Информация
Содержит поясняющие комментарии к действиям, значения параметров, информацию о результатах действий или исправлений.
•Выбор
При выполнении сценария выполняются только те действия, у которых установлен флаг в данной колонке.
На панели инструментов окна доступны следующие команды:
Обновить
Открыть сценарий
Установки (вызывает вкладку Контроль качества диалога установок системы, где можно настроить путь к папке со сценариями, а также выбрать сценарий по умолчанию и включить/выключить его автоматическую загрузку при запуске CAD)
Параметры сценария
Выполнить сценарий
Две последние команды также доступны в контекстном меню, вызываемом нажатием
на открытом сценарии. С помощью данного меню также можно
Закрыть сценарий (при закрытии сценарий пропадет из окна
Контроль качества) или
Сохранить его под другим именем.
Кроме того, под панелью инструментов доступна панель поиска, аналогично другим служебным окнам.
