Окно "Контроль качества" > Действия

В окне Контроль качества в папке Действия отображаются действия, входящие в текущий сценарий. При проверке документа выполняются только те действия, для которых установлен флаг в столбце Выбор.

Содержимое данной папки соответствует содержимому группы элементов <Actions> в файле сценария.

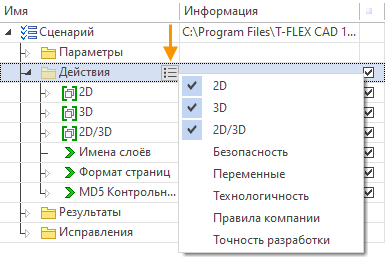

Кнопка позволяет сгруппировать действия по тегам. При нажатии кнопки появляется выпадающий список всех тегов, назначенных действиям текущего сценария. Для включения группировки по тому или иному тегу установите его флаг в списке. Группировка применяется в соответствии с порядком тегов в списке. Если для одного и того же действия прописаны несколько тегов и для всех этих тегов включена группировка, группы тегов, располагающиеся ниже в списке, будут отображаться внутри групп тегов, располагающихся выше в списке.

По умолчанию в стандартном сценарии действия группируются по тегам 2D, 3D, 2D/3D и Переменные, в зависимости от типа проверяемых элементов. Некоторым стандартным действиям также назначены другие теги, помимо вышеупомянутых. Имеющиеся теги стандартных действий прописаны в исходном коде T-FLEX CAD.

Вы можете дополнительно назначить любые теги стандартным действиям, при редактировании стандартного сценария или создании/редактировании пользовательских сценариев. Для пользовательских действий теги можно прописывать как в сценарии, так и в исходном коде самого действия.

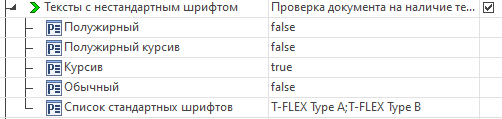

Если для действия предусмотрены настраиваемые пользователем параметры, они отображаются в окне Контроль качества как дочерние элементы этого действия. Значения параметров отображаются столбце Информация. Для изменения значения нажмите на нём и введите новое с клавиатуры. Разные параметры могут иметь разные типы данных (текстовая строка, целое число, десятичное число, логическое значение и т.п.).
