Диалог параметров проекции

Задание параметров 2D проекции при её создании и редактировании осуществляется в окне параметров.

Кроме того, в любой момент можно вызвать диалог параметров из контекстного меню проекции с помощью команды Параметры... или из автоменю команд создания и редактирования проекции с помощью опции:

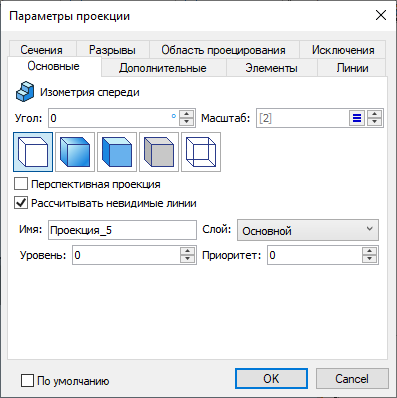

Диалог параметров проекции может содержать следующие вкладки:

•Основные
Данная вкладка содержит те же параметры, что и вкладка Основные параметры окна параметров команды Проекция. В отличие от последней, в диалоге параметров нет кнопок выбора типа проекции. Отображается только текущий тип и изменить его нельзя.
Дополнительно доступны общесистемные параметры, такие как Имя, Слой, Уровень и Приоритет.

•Дополнительные
Данная вкладка содержит те же параметры, что и вкладки Дополнительные параметры и Опции окна параметров команды Проекция.

•Элементы
Данная вкладка содержит те же параметры, что и вкладка Элементы окна параметров команды Проекция.

•Линии
Данная вкладка содержит те же параметры, что и вкладка Линии окна параметров команды Проекция.

•Сечения
Данная вкладка отображается, только если к проекции применены сечения. Её содержимое аналогично содержимому вкладки Сечения окна параметров команды Проекция.

•Разрывы
Данная вкладка содержит те же параметры, что и вкладка Разрывы окна параметров команды Проекция.

•Исключения
Содержимое данной вкладки описано в главе Исключения для элементов проекции

Кроме того, независимо от активной вкладки, в нижней части диалога отображается флаг По умолчанию. Если его установить, то после нажатия ОК установленные в текущем диалоге значения параметров Слой, Уровень, Цвет, Приоритет, большинства параметров, располагающихся на вкладках Дополнительные и Линии, а также большинства опций стиля отображения, будут применяться по умолчанию для всех проекций, создаваемых в дальнейшем в текущем документе.

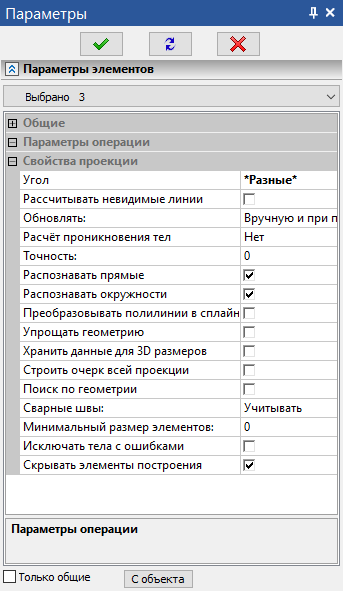

Также, если выбрать одну или несколько проекций в 2D окне или в дереве модели, часть параметров доступна в окне Параметры:
