Задание переменных CAD базой данных на основе справочника DOCs

Для задания значений переменной T‑FLEX CAD могут быть использованы базы данных на основе справочников T‑FLEX DOCs.

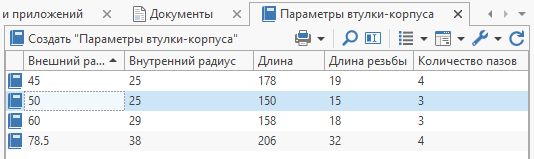

Установка связи базы данных T‑FLEX CAD со справочником T‑FLEX DOCs будет рассмотрена на примере детали Втулка-корпус, параметры которой задаются пользовательским справочником T‑FLEX DOCs Параметры втулки-корпуса.

1.Создайте документ детали в T‑FLEX CAD.

2.Вызовите окно редактора базы данных с помощью команды База данных.

3.Создайте новую базу данных с помощью команды Создать базу данных.

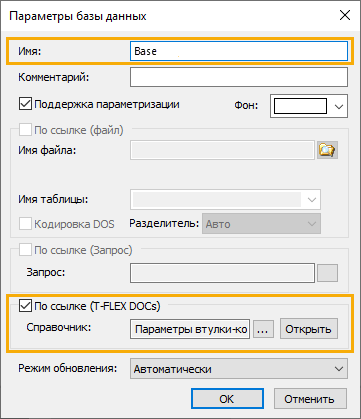

4.В открывшемся окне параметров создаваемой базы данных введите Имя и установите флаг По ссылке (T‑FLEX DOCs).

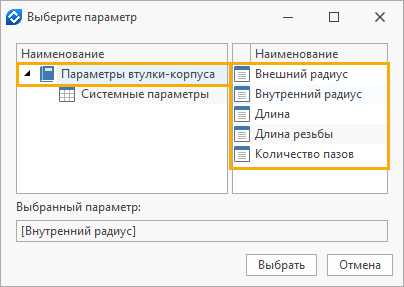

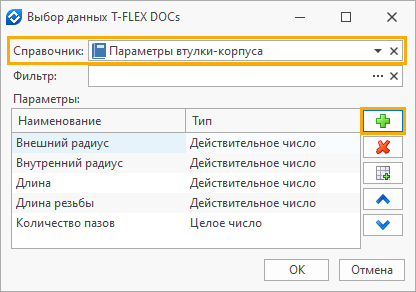

5.Откроется окно выбора справочника T-FLEX DOCs. Укажите имя справочника, выберите параметры, на основании которых будет сформирована база данных, и нажмите ОК для возврата к диалогу параметров базы данных CAD.

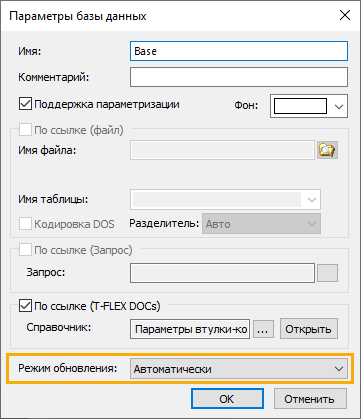

6.В поле Режим обновления укажите желаемый вариант режима синхронизации данных между T‑FLEX DOCs и T‑FLEX CAD. При выборе значения Автоматически данные в базе данных T‑FLEX CAD будут обновляться автоматически при их изменении в справочнике T‑FLEX DOCs. Значение При полном пересчёте позволит обновлять данные только при вызове команды Полный пересчёт в T‑FLEX CAD, а значение Только вручную – при вызове команды обновления базы данных. Затем нажмите ОК для завершения создания базы данных.

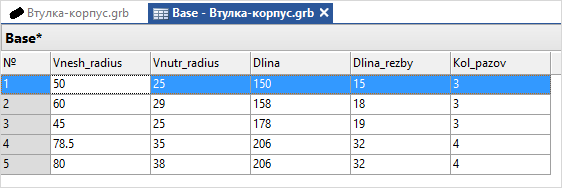

7.В результате в T‑FLEX CAD будет создана база данных с заданными параметрами.

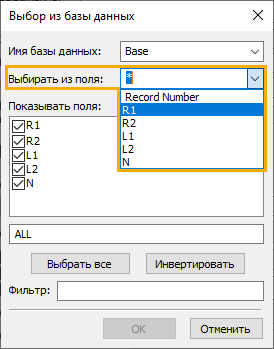

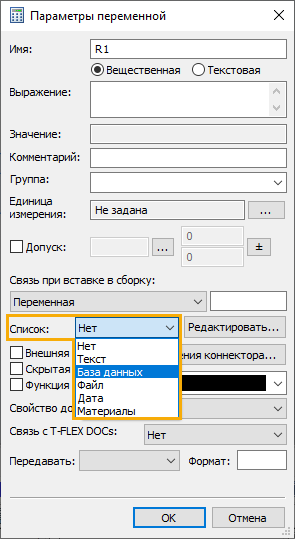

8.Данные из созданной базы могут быть применены для задания значений переменных T‑FLEX CAD.
