Создание объектов DOCs с разной геометрией на основе одного файла CAD

Связь параметров T‑FLEX DOCs с переменными T‑FLEX CAD может использоваться также при работе с параметрическими моделями в окне T‑FLEX DOCs. В этом случае один и тот же файл параметрической модели T‑FLEX CAD связывается с несколькими объектами справочника T‑FLEX DOCs и при изменении значения параметра T‑FLEX DOCs в окне просмотра будет изменяться внешний вид модели.

Для того, чтобы в окне свойств объекта T‑FLEX DOCs произошло такое изменение, имя переменной T‑FLEX CAD должно совпадать с именем поля базы данных, которое соответствует требуемому параметру T‑FLEX DOCs.

Имена полей баз данных T‑FLEX DOCs доступны для просмотра пользователю с правами администратора.

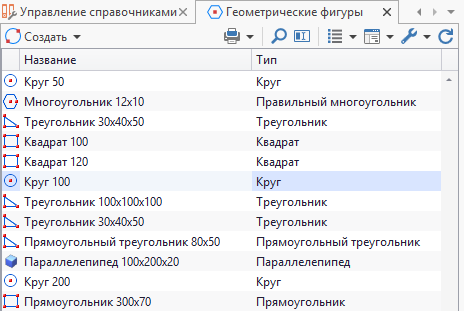

В качестве примера можно рассмотреть пользовательский справочник Геометрические фигуры. В данном справочнике могут быть созданы на основе прототипов различные фигуры требуемых размеров: прямоугольник, квадрат, круг и др.

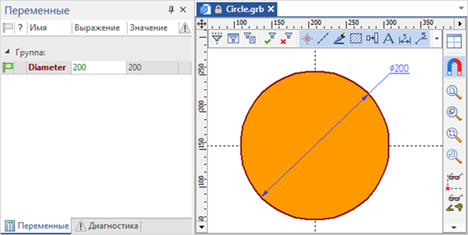

Каждый прототип имеет прикреплённый файл T‑FLEX CAD с соответствующим эскизом. Размер фигуры в T‑FLEX CAD задаётся переменной. Например, для объекта типа Круг указывается диаметр в виде переменной Diameter, которая по умолчанию имеет значение 200. Имя переменной в этом случае совпадает с именем поля базы данных, которому соответствует параметр T‑FLEX DOCs Диаметр.

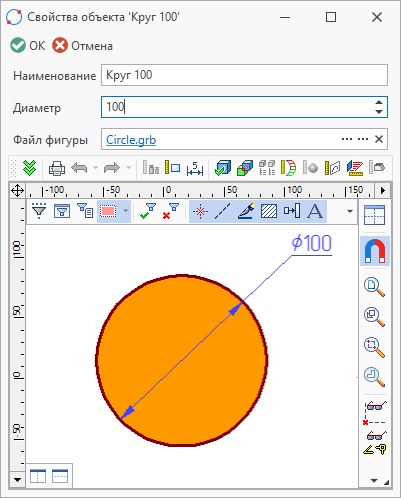

При создании на основе прототипа нового объекта справочника типа Круг к нему также будет прикреплён данный файл, но в окне свойств объекта пользователь введёт новое значение диаметра круга. После этого круг отобразится в окне T‑FLEX DOCs с новым значением диаметра.

Прикреплённый файл T‑FLEX CAD при этом останется неизменным.

Данная функция T‑FLEX DOCs может использоваться при формировании графических изображений и моделей для каталогов. Например, каталога инструмента или продукции с базовыми размерами.
