Сохранение исполнений в T-FLEX DOCs

Исполнения сборки, созданные в T‑FLEX CAD, могут быть сохранены в виде отдельных структур изделия в справочнике Электронная структура изделий.

Для корректного переноса обозначения исполнения необходимо создать соответствующее правило настройки интеграции, связывающее параметр T‑FLEX DOCs Обозначение с параметром T‑FLEX CAD Обозначение полное. Данную операцию выполняет пользователь с правами администратора.

Сохранение в исполнений T‑FLEX DOCs производится командой Сохранить состав изделия в T‑FLEX DOCs.

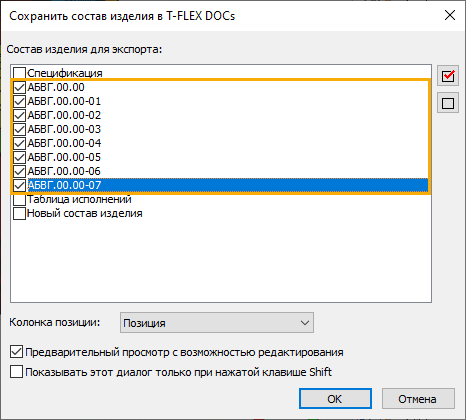

В окне выбора состава изделия для экспорта в T‑FLEX DOCs нужно указать составы требуемых исполнений.

Одна и та же составная часть изделия может иметь различный номер позиции в групповых спецификациях, выполненных в вариантах А и Б. Для корректной передачи в T‑FLEX DOCs номера позиции следует из списка Колонка позиции выбрать имя колонки в окне T‑FLEX CAD Состав изделия, значения которой будут присвоены параметру Позиция соответствующего объекта справочника T‑FLEX DOCs Электронная структура изделий. Если в T‑FLEX DOCs требуется использовать оба варианта групповой спецификации для одного и того же изделия или его составной части, необходимо в справочнике Электронная структура изделий для каждого из вариантов групповой спецификации создать отдельный вариант объекта электронной структуры изделия.

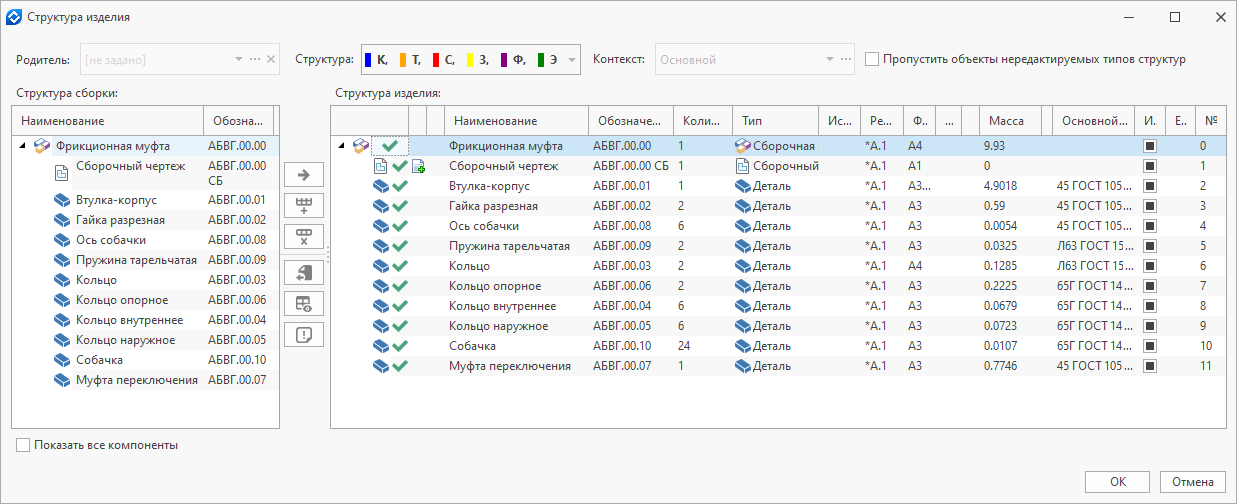

Сначала будет сохранена структура базового исполнения.

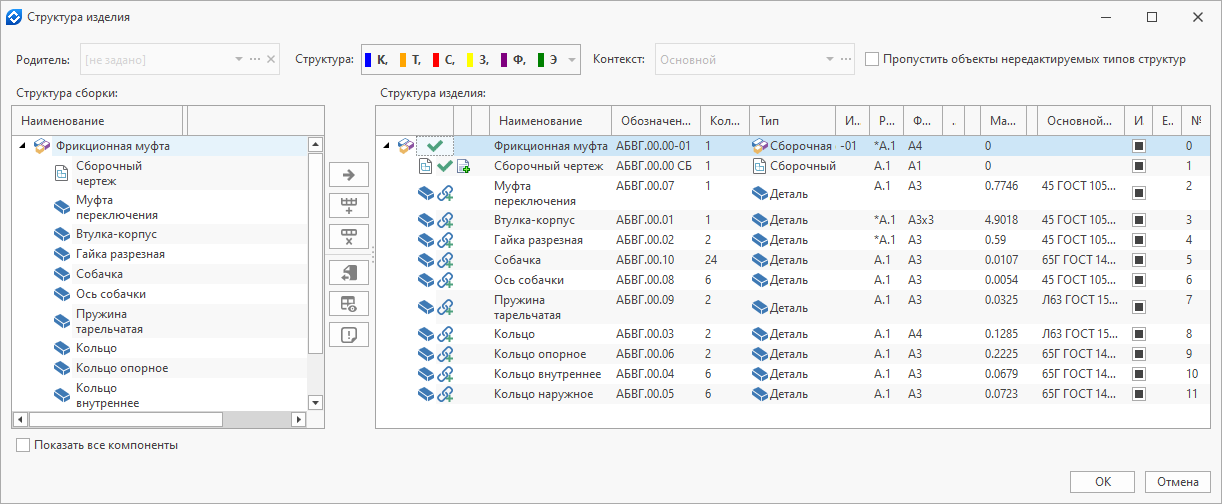

После сохранения базового исполнения будут поочерёдно сохранены структуры исполнений -01, -02 и др.

При сохранении структур исполнений -01, -02 и др. в справочнике Электронная структура изделий будут автоматически созданы соответствующие номенклатурные объекты и связаны с базовым исполнением.
