Сохранение состава изделия в T-FLEX DOCs

Вызов команды:

Также команда доступна на панели инструментов в окне Состав изделия.

С помощью данной команды состав изделия, созданный в T‑FLEX CAD, может быть сохранён в T‑FLEX DOCs как объект справочника Электронная структура изделий со своей структурой.

При сохранении состава изделия в DOCs поддерживается только один корневой элемент.

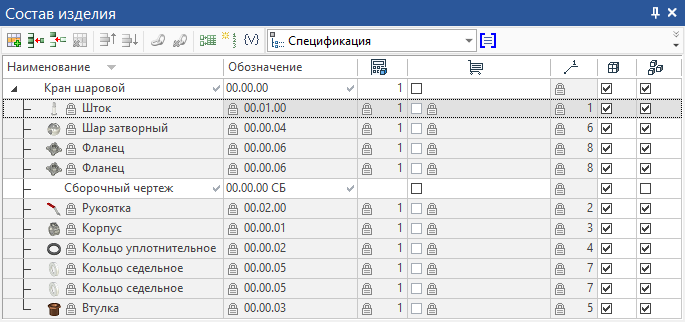

Рассмотрим простой пример. На картинке ниже пример состава изделия сборочной единицы.

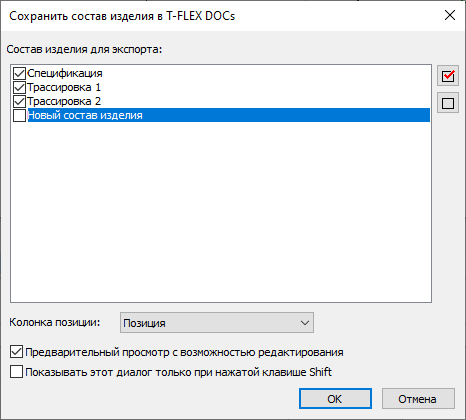

После вызова команды Сохранить состав изделия в T‑FLEX DOCs откроется окно выбора составов для экспорта в T‑FLEX DOCs. В окне отображается список всех составов, имеющихся в текущем документе T‑FLEX CAD.

Установите флаги желаемых составов и нажмите ОК.

Если установить флаг Новый состав изделия, то будет создан новый состав изделия T‑FLEX CAD. В параметрах данного состава будет автоматически установлен флаг Состав изделия для экспорта в T‑FLEX DOCs. Это означает, что в дальнейшем при сохранении сборки в T‑FLEX DOCs будет сохраняться этот состав.

Список Колонка позиции используется при сохранении в T‑FLEX DOCs сборки, имеющей исполнения.

Выберите желаемый состав и нажмите ОК.

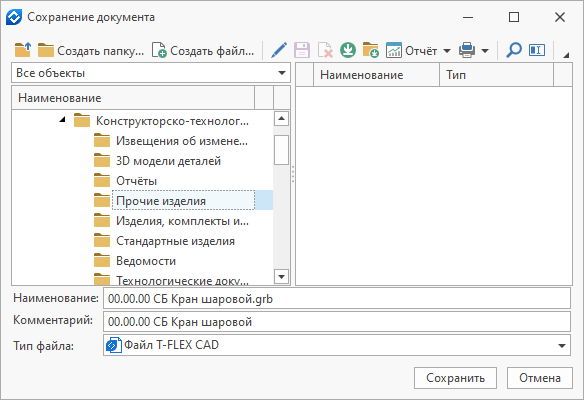

Далее откроется окно, где надо указать папку справочника Файлы для сохранения текущего документа. Укажите желаемую папку и нажмите Сохранить. Файл будет сохранён в этот момент. Последующая отмена сохранения фрагментов или структуры изделия не отменяет сохранение текущего документа.

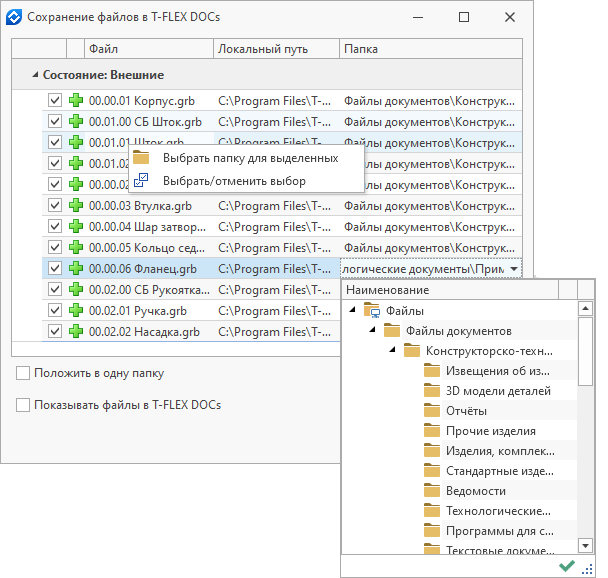

После этого появляется окно со списком файлов фрагментов, входящих в текущий документ.

Те файлы, у которых установлен флаг в первом столбце списка (Импортировать), будут сохранены в DOCs вместе с текущим документом и связаны с соответствующими объектами структуры изделия, создаваемыми на следующем шаге. По умолчанию флаг установлен для всех файлов, но вы можете снять его для отдельных файлов при необходимости.

По умолчанию все файлы сохраняются в ту же папку, что и текущий документ. Путь сохранения файла можно изменить вручную в поле Папка. Кнопка в правой части поля открывает выпадающее меню выбора пути. Флаг Положить в одну папку в нижней части окна возвращает пути всех файлов к значению по умолчанию.

Контекстное меню файла в списке позволяет:

Выбрать папку для выделенных
Открыть окно выбора пути сохранения для всех выделенных в списке файлов.

Выбрать/отменить выбор
Переключить состояния флага в столбце Импортировать для всех выделенных в списке файлов.

Задайте желаемые параметры сохранения и нажмите ОК. Файлы фрагментов будут сохранены в этот момент. Последующая отмена сохранения структуры изделия не отменяет сохранение файлов.

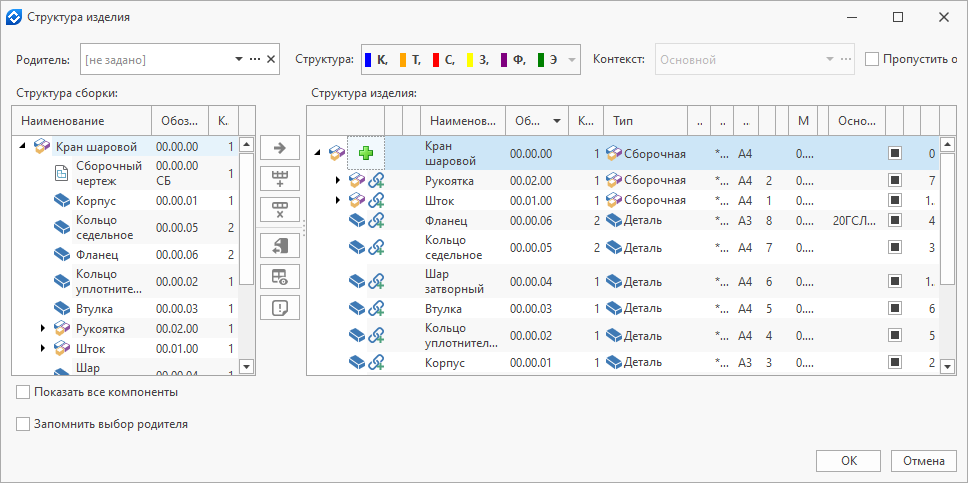

После этого на экране появится окно  сохранения структуры изделия. В левой части окна отображается структура сохраняемой сборки T‑FLEX CAD, в правой – сформированная на её основе структура изделия T‑FLEX DOCs.

При первом открытии окна изделия порядок колонок в нём повторяет порядок записей в правиле настройки интеграции. При необходимости можно изменить установленный порядок колонок, перетягивая их мышью с зажатой или используя команду Выбор колонок, доступную в контекстном меню заголовков колонок. Эти настройки сохраняются для текущего пользователя при последующих вызовах окна сохранения структуры изделия.

В окне сохранения структуры изделия не будут отображаться фрагменты сборки с незаполненными данными состава изделия. Для их отображения в структуре сборки следует установить флаг Показать все компоненты, а затем сформировать структуру изделия T‑FLEX DOCs вручную. В этом случае фрагменту сборки в качестве наименования автоматически присваивается имя его файла.

Способ сохранения в T‑FLEX DOCs элементов библиотеки Стандартные изделия, входящих в текущую сборку, зависит от положения флага Не проверять путь файла на принадлежность конфигурации "Стандартные изделия" при сохранении СИ в T‑FLEX DOCs в параметрах выбранного состава изделия CAD. При снятом флаге элементы вышеуказанной библиотеки будут сохранены в справочник T‑FLEX DOCs Электронная структура изделий с типом Стандартное изделие независимо от значения параметра T‑FLEX CAD Раздел. Если данный флаг установлен, тип элемента библиотеки при сохранении в T‑FLEX DOCs будет определяться значением параметра Раздел.

Управлять создаваемой структурой изделия можно с помощью кнопок:

– добавляет выбранный объект структуры сборки в структуру изделия.

– создаёт новый объект в структуре изделия.

– удаляет объект из структуры изделия.

– показывает объект структуры сборки, соответствующий выбранному объекту структуры изделия.

– показывает объект структуры изделия, соответствующий выбранному объекту структуры сборки.

– управляет отображением списка ошибок (см. ниже).

Значения передаваемых в T‑FLEX DOCs параметров при необходимости могут быть отредактированы вручную в правой части окна сохранения структуры изделия.

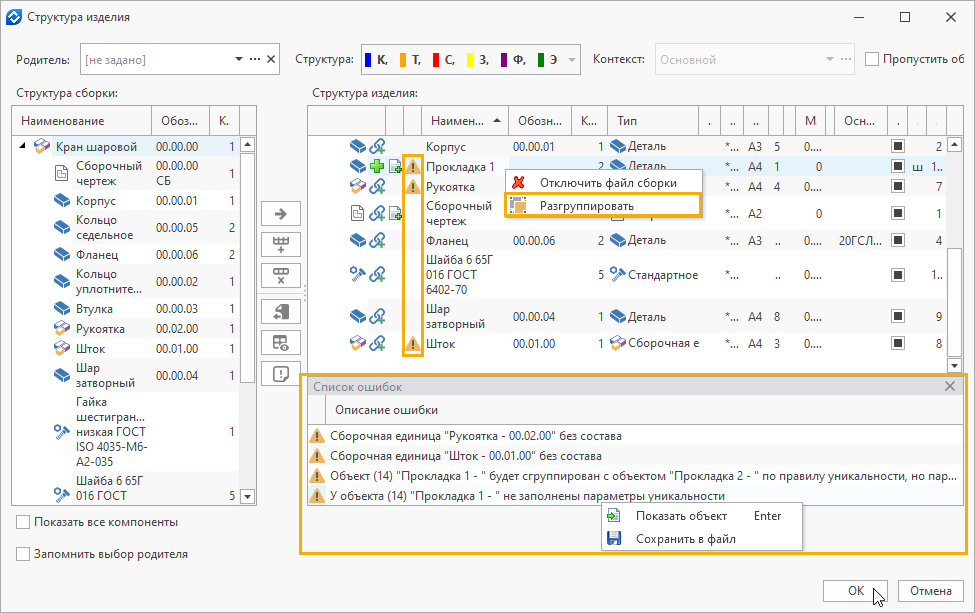

Система проверяет структуру изделия, сформированную в правой части окна сохранения структуры, на наличие ошибок, на которые следует обратить внимание пользователю, например, когда объект, входящий в структуру изделия, взят на редактирование другим пользователем или для него не задано значение параметра, использующегося в условии уникальности. Список обнаруженных ошибок отображается в правой нижней части окна. Контекстное меню, вызываемое нажатием на описании ошибки позволяет Сохранить в файл отчёт об ошибках и Показать объект, к которому относится ошибка. Последнее можно также сделать нажатием на описании. В столбце Предупреждение для объектов с ошибками отображается значок , а в их контекстном меню могут быть доступны команды, позволяющие исправить ошибку. Например, по умолчанию, при сохранении структуры объекты с совпадающими или незаполнеными значениями параметров, входящих в правило уникальности, группируются, но их можно Разгруппировать с помощью контекстного меню..

В верхней части окна сохранения структуры изделия доступны следующие поля:

•Родитель

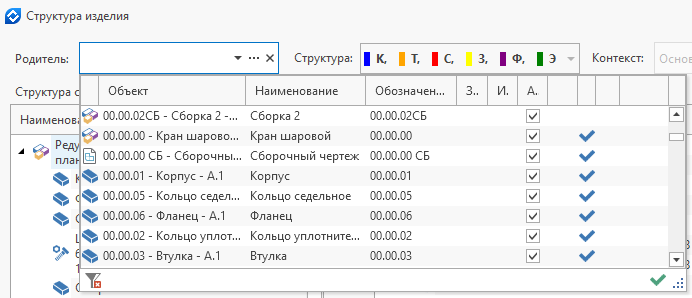

Позволяет выбрать объект справочника Электронная структура изделий, дочерним к которому будет являться сохраняемая структура. Для выбора родительского объекта из выпадающего меню нажмите кнопку . Для выбора родительского меню из отдельного диалогового окна нажмите кнопку . Если установить флаг Запомнить выбор родителя в нижнем левом углу окна сохранения структуры изделия, то при сохранении следующей структуры тот же родительский объект будет выбран по умолчанию.



•Структура
В данном поле можно выбрать тип электронной структуры изделия, который будет присвоен сохранённой сборке.

•Контекст
Отображает наименование контекста проектирования, с учётом которого будет отображаться структура сохранённой сборки. Выбор контекста проектирования осуществляется в окне DOCs Конфигурирование и не может быть изменён при сохранении структуры изделия в T‑FLEX DOCs.

•Пропустить объекты нередактируемых типов структур
При установленном флаге объекты, относящиеся к нередактируемым типам структур не будет обновлены при сохранении структуры.

Информация о типах структур изделия и контекстах проектирования доступна в справке T-FLEX DOCs.

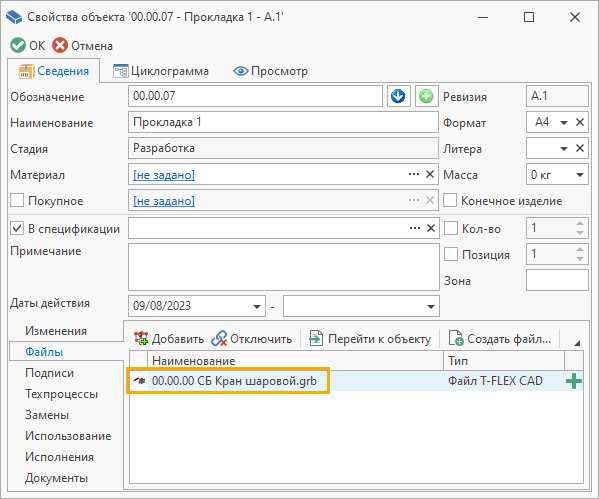

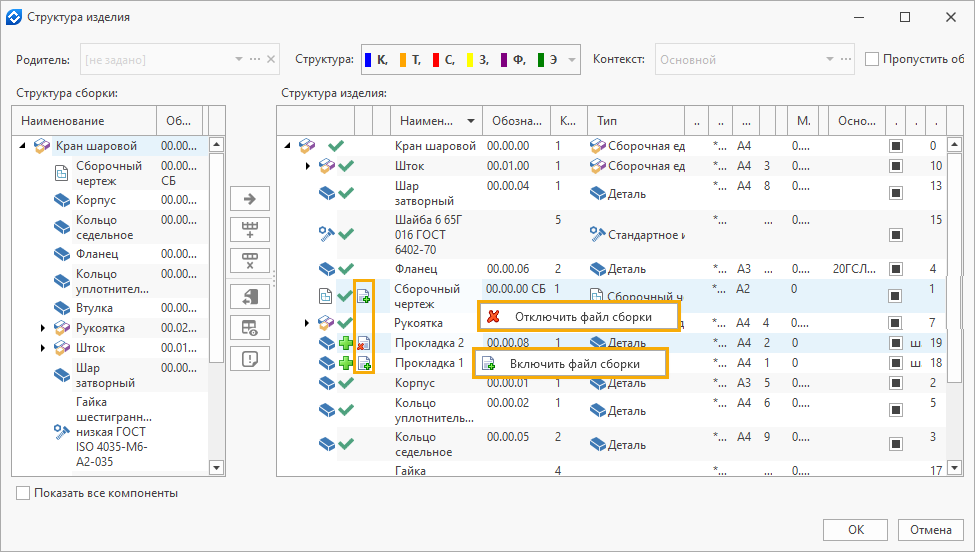

Если в составе изделия присутствует запись, не связанная ни с каким элементом модели или чертежа, то к объекту структуры изделия, основанному на такой записи, по умолчанию прикрепляется файл сборки, о чём свидетельствует иконка в колонке Статус подключения сборки к детали без чертежа.  Чтобы отключить файл сборки от такого объекта, необходимо с помощью вызвать контекстное меню объекта и выбрать пункт Отключить файл сборки. Иконка в колонке Статус подключения сборки к детали без чертежа сменится на , а при последующем вызове контекстного меню для того же объекта будет доступна команда Включить файл сборки.

Задайте желаемые параметры в окне сохранения структуры и нажмите ОК. Структура будет сохранена в справочнике DOCs Электронная структура изделий.

При изменении состава изделия T‑FLEX CAD требуется его повторное сохранение в T‑FLEX DOCs. В результате произойдёт корректировка структуры изделия в справочнике Электронная структура изделий (добавление или удаление объектов, изменение параметров вхождения).
