Отсечение

Вызов команды:

Пиктограмма

Лента

3D Модель > Расширенные > Отсечение

Листовой металл (3D) > Расширенные > Отсечение

Поверхности > Расширенные > Отсечение

Клавиатура

Текстовое меню

<3CU>

Операции > Отсечение

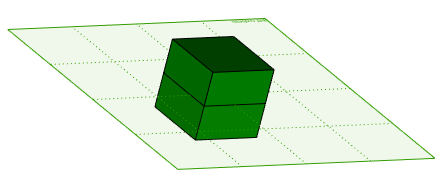

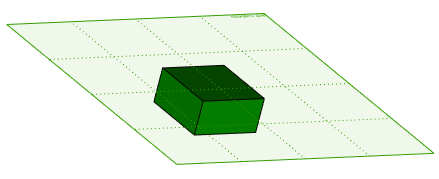

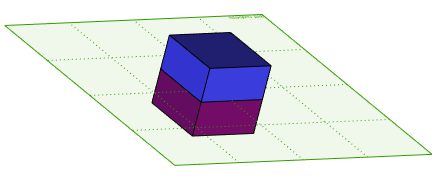

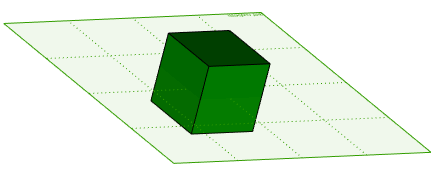

Операция отсечения позволяет рассекать тела (как твердые, так и тела-поверхности) поверхностями. В качестве секущих поверхностей могут быть выбраны тела-поверхности, рабочие плоскости и поверхности, 3D сечения, 3D профили, грани и массивы вышеперечисленных элементов. Результатом операции может быть удаление части исходного тела, разбиение исходного тела на части без разделения на тела или разбиение исходного тела на новые тела в зависимости от выбранного режима и параметров команды. Доступны следующие режимы работы команды:
