Вызов команды:
Пиктограмма |
Лента |
Опорная геометрия > 3D путь > 3D путь по 2D элементам |
|
Клавиатура |
Текстовое меню |
<3KPE> |
|
Автоменю команды <3PA> 3D путь |
|
<H> |
По 2D элементам |

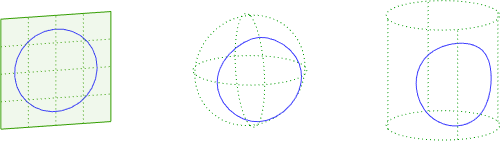

К 2D элементам, на основе которых допускается создавать 3D пути относятся штриховки, элементы построения (2D пути, окружности, эллипсы, сплайны, кривые смещения и функции), а также линии изображения и эскиза, расположенные на страницах, связанных с рабочими плоскостями или рабочими поверхностями. При использовании 2D элементов, лежащих на странице рабочей плоскости, получившийся 3D путь будет плоским. 3D путь, созданный на основе 2D элементов, лежащих на рабочей поверхности, будет повторять форму использованной поверхности.
Выбор 2D элементов, на основе которых необходимо создать 3D путь, осуществляется при помощи следующей опции автоменю:
<H> |
Выбрать исходные элементы |
Создание 3D пути по незамкнутым элементам построения, линиям изображения и эскиза предполагает их последовательное соединение: на основе каждого следующего выбранного объекта строится очередной участок создаваемого пути; все полученные участки объединяются в один 3D путь.
При использовании штриховок, замкнутых элементов построения, линий изображения или эскиза в качестве исходных результирующий путь строится по контуру выбранного объекта. В данном случае 3D путь всегда будет замкнутым.
Все выбранные объекты отображаются в соответствующих полях в окне параметров команды. Для управления списком исходных элементов используются кнопки Развернуть , Свернуть , Удалить элемент из списка , Очистить .
Отмена выбранного объекта в качестве рабочей поверхности осуществляется при помощи кнопки Очистить .
По умолчанию система стремится автоматически определить рабочую поверхность, которой принадлежат выбранные 2D элементы. Найденная рабочая поверхность отображается в соответствующем поле в окне параметров. Если автоматический выбор оказался неверен либо необходимо выбрать другую рабочую поверхность, которой должен принадлежать результирующий путь, следует воспользоваться следующей опцией автоменю:
<W> |
Выбрать рабочую поверхность |
Дополнительная привязка

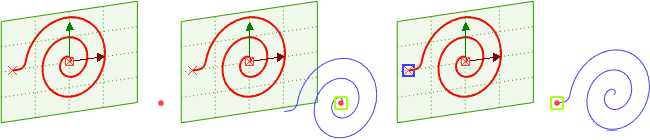

По умолчанию 3D путь, созданный на основе 2D элементов, принадлежащих текущей рабочей поверхности, будет совпадать с ней в пространстве. Однако в системе предусмотрена возможность изменения положения 3D пути. Это достигается за счёт использования дополнительной привязки к 3D узлу, через который будет проходить поверхность создаваемого профиля. Помимо этого, допускается уточнить положение 3D пути в пространстве, задав 2D узел (на текущей рабочей поверхности), который должен быть совмещён с выбранным 3D узлом.
Изменение положения 3D пути осуществляется после активации параметра Дополнительная привязка с последующим выбором 3D узла в 3D сцене либо дереве модели и, при необходимости, указания 2D узла на активной рабочей поверхности. Отмена и повторный выбор узлов осуществляется при помощи кнопки Очистить .
