Локальная система координат

По умолчанию положение и ориентация всех 3D элементов документа рассчитывается в его глобальной системе координат (ГСК). Вместо ГСК для расчёта отдельных 3D элементов можно использовать локальные системы координат (ЛСК). ЛСК создаются с помощью следующей команды:

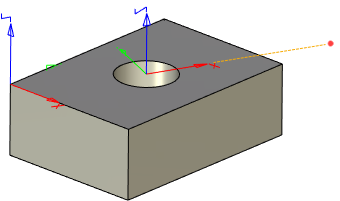

Локальная система координат (ЛСК) – вспомогательный 3D элемент построения, позволяющий осуществлять привязку 3D объектов в пространстве. ЛСК широко используются при 3D моделировании, например, для построения сборочных 3D моделей, копирования 3D тел, задания преобразований и т.п.

Размер изображения ЛСК регулируется в команде Параметры документа (закладка 3D > Вид,  параметр Размер > Система координат).

На базе ЛСК также можно создавать специальные 3D элементы построения T-FLEX CAD – 3D коннекторы. 3D коннекторы используются для привязки фрагментов при создании 3D сборок. Они представляют собой ЛСК особого вида, способную (помимо выполнения собственно функции привязки фрагментов) передавать значения переменных одного 3D фрагмента в другой фрагмент. Использование 3D коннекторов значительно упрощает позиционирование деталей и согласование параметров фрагментов при проектировании сборок.

Изображение 3D коннектора в 3D окне аналогично изображению обычной ЛСК, однако оси обозначаются объёмными стрелками.

Основные темы в этом разделе:

•Общие сведения о ЛСК

•ЛСК и работа со сборками

•Создание ЛСК

•3D коннектор

•Специальные системы координат

•Диалог параметров ЛСК

•Редактировать ЛСК
