Точка подключения

Для автоматизации соединения элементов коммуникаций друг с другом используются точки подключения – коннекторы. Они представляют собой ЛСК, которым присвоены определённые типы.

Можно задать тип вручную после вызова команды создания ЛСК обычным способом, либо сразу вызвать эту команду в режиме создания коммуникаций определённого типа (в таком случае соответствующий тип ЛСК будет установлен по умолчанию):

•В режиме Трубопровод:

•В режиме Электропровод:

•В режиме Вентиляция:

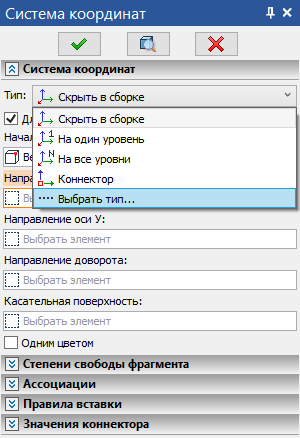

Для ручного выбора типа используйте пункт Выбрать тип в выпадающем списке Тип на вкладке Система координат окна параметров команды:

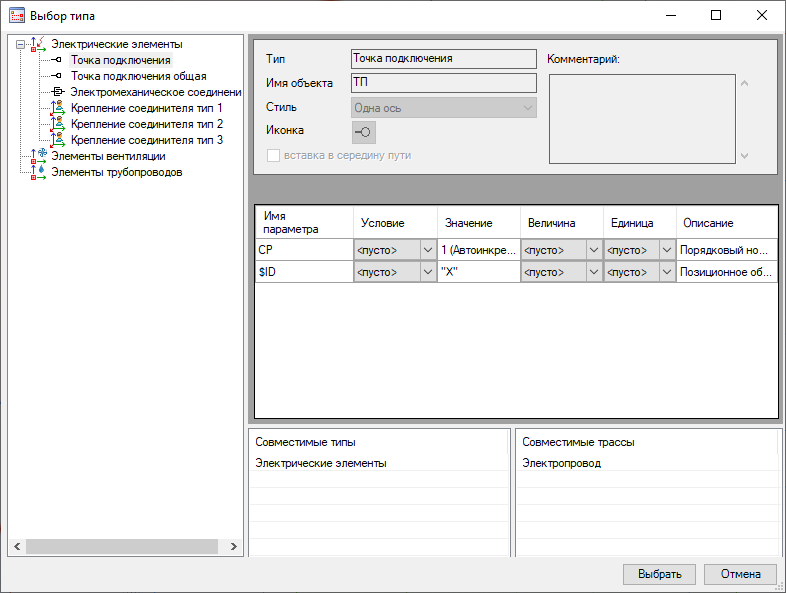

В результате откроется диалог выбора типа:

Если тип ЛСК отсутствует в используемой иерархии типов, то рядом с ЛСК будет пометка «из документа».

Для точки подключения доступно два параметра - Порядковый номер (CP) и Позиционное обозначение ($ID). Для параметра CP доступна автоинкрементация, т.е. при создании новых точек подключения, значение данного параметра будет увеличено на 1.

При создании коннекторов для их позиционирования могут быть использованы только объекты совместимого типа или же объекты без присвоенного типа. При добавлении в модель типизированного элемента система проверяет, может ли данная точка быть использована для привязки элемента, т.е. совместимы ли объекты данных типов.

Подробную информацию о создании коннекторов можно найти в главе Локальные системы координат.
